Selección paso a paso del armado para carreteras y autopistas

Una grieta en una carretera recién pavimentada tres años después de su entrega no es una anomalía. Es una consecuencia lógica cuando en la fase de diseño el armado se eligió según el principio de "como siempre". Analizamos cómo elegir correctamente: sin rodeos, con cifras concretas y una lógica real.

La carga es el punto de partida de cualquier cálculo. Incluso el armado más tecnológico resultará inútil si se seleccionó para un esquema de carga incorrecto. Ante todo - determine la categoría del objeto.

Clasificación de carreteras según el nivel de carga

Tres factores que determinan la elección del armado en esta etapa:

• carga por eje del vehículo de cálculo de referencia;
• intensidad del tráfico y proporción de vehículos pesados;
• velocidad de diseño y tipo constructivo del pavimento (rígido/flexible).

Importante: la carga dicta el diámetro del armado. El entorno de explotación dicta el material. Confundir estos dos criterios equivale a garantizar un error en la selección.

La carga desgasta el pavimento de forma gradual. Un entorno agresivo lo destruye desde adentro - de manera silenciosa e irreversible. La corrosión del armado es precisamente la principal causa del deterioro prematuro de las losas de hormigón en países con climas fríos.

Factores ambientales agresivos para las carreteras

• reactivos antideslizantes a base de cloruros (NaCl, CaCl₂, MgCl₂) - el factor más destructivo;
• inundaciones estacionales y nivel freático elevado;
• suelos salinos en zonas costeras y esteparias;
• clima marino con exposición permanente a cloruros del aire;
• vertidos industriales agresivos en territorios de instalaciones industriales.

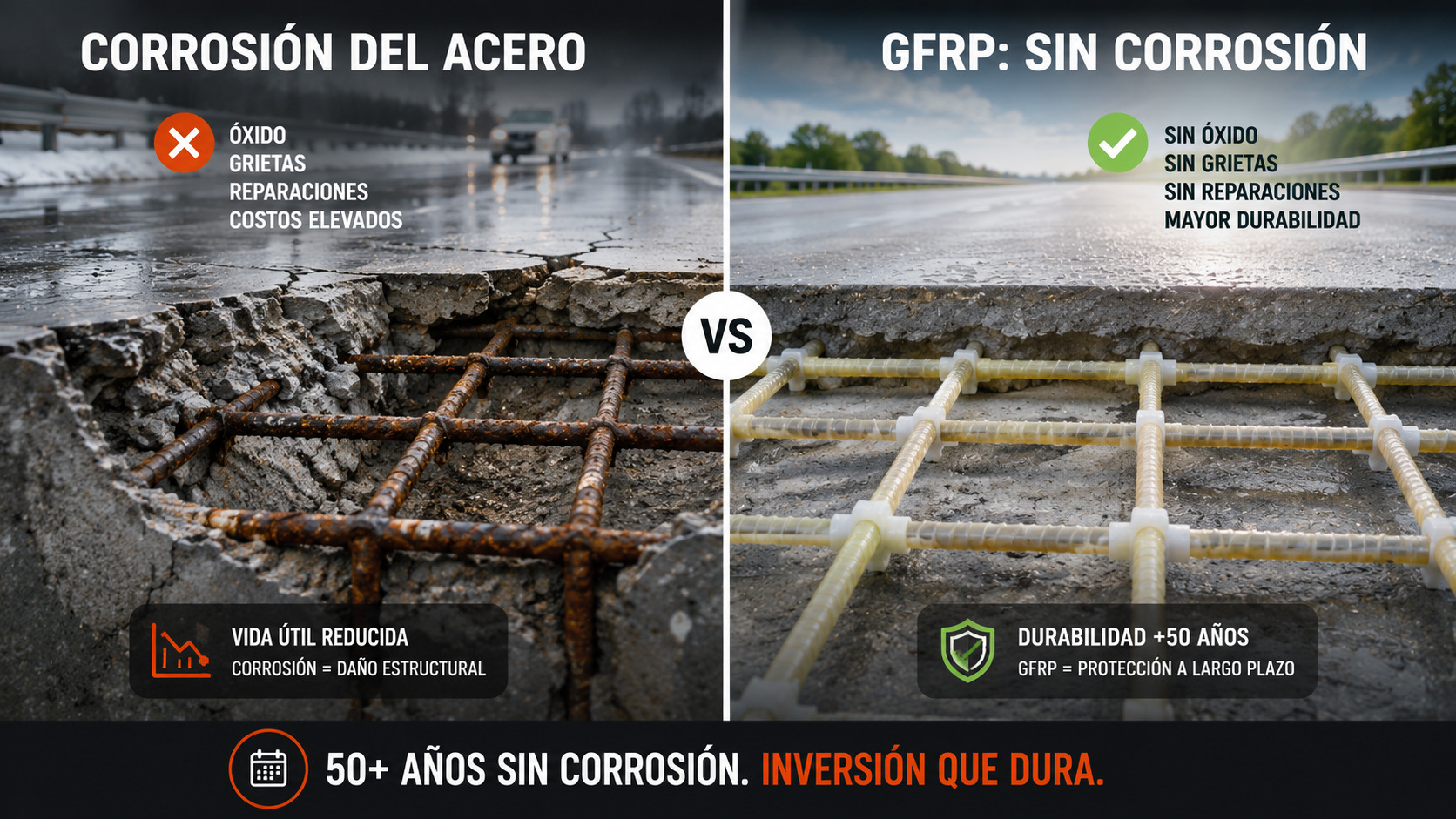

Qué ocurre con el armado de acero en un entorno agresivo

El mecanismo de destrucción es simple y despiadado. Los cloruros penetran a través de los microporos del hormigón hasta la superficie del armado de acero. Se inicia la corrosión electroquímica. Los productos de corrosión - óxidos de hierro - ocupan un volumen 2,5-3 veces mayor que el del metal original. Esta presión rompe el hormigón desde adentro: primero grietas, luego desprendimiento del recubrimiento, y después - pérdida de la capacidad portante de la losa.

Si la carretera se trata con reactivos antideslizantes, la cuestión del material de armado resistente al entorno agresivo queda resuelta ya en la fase de proyecto. No es una recomendación. Es lógica.

Soluciones combinadas

La combinación está justificada en varios escenarios:

• capa superior de trabajo - GFRP (zona de contacto con reactivos), inferior - acero (zona de compresión);
• armado transversal - GFRP, longitudinal - acero en objetos con altos requisitos de rigidez;
• zonas de transición en tableros de puentes - GFRP en zonas de juntas de dilatación, acero en vanos.

El diámetro no es una cuestión de gusto o tradición. Es un parámetro calculado que se deriva del tipo de estructura, la clase del hormigón y la carga. El error más frecuente ocurre precisamente aquí: se elige el diámetro "con margen" en lugar de calcular correctamente el paso. Esto no es ahorro - es derroche de material y, en muchos casos, deterioro de la lógica estructural.

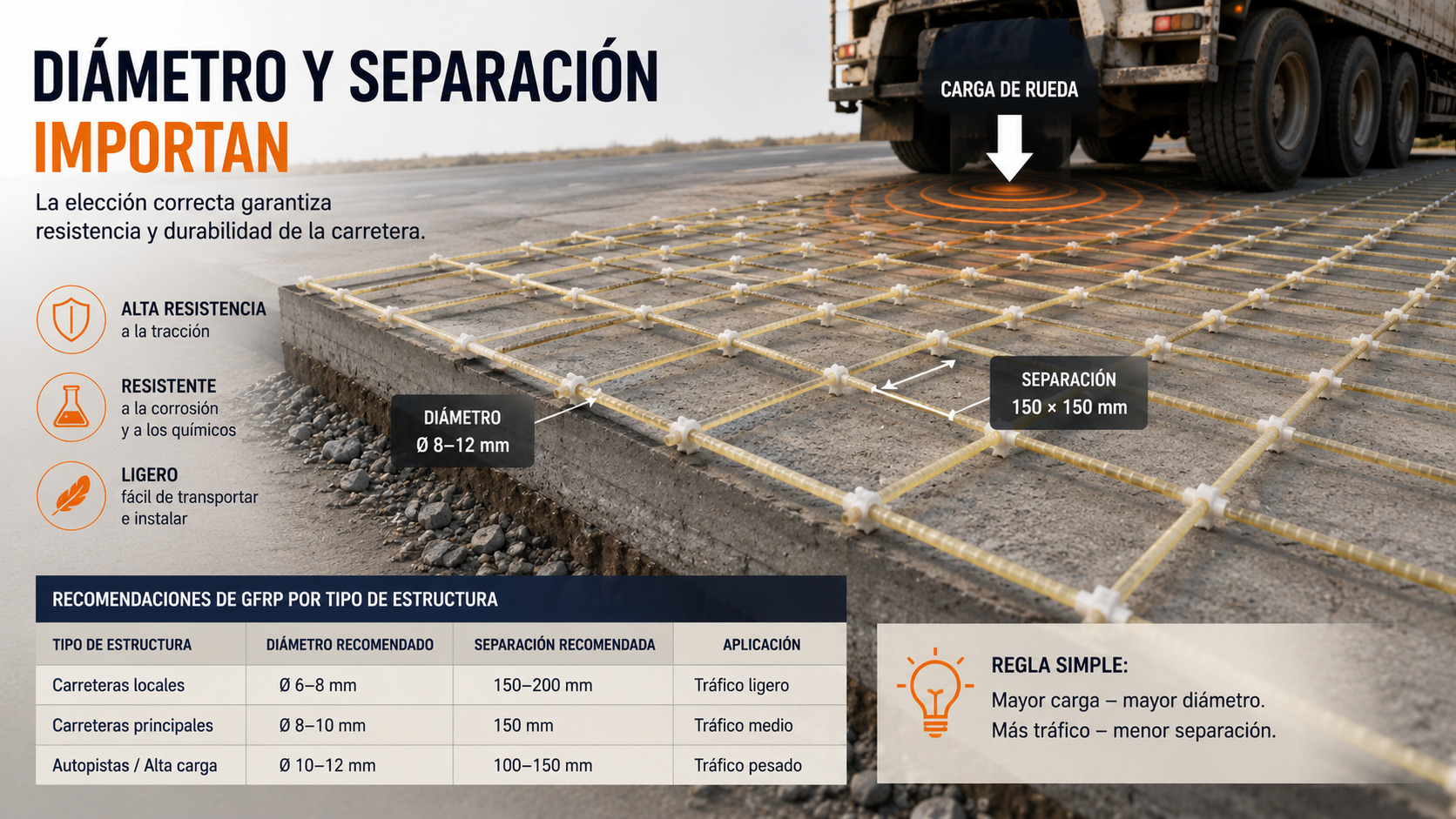

Paso del armado: referencias básicas

• para losas viales de carga moderada - paso de 150-200 mm en ambas direcciones;
• para losas de autopista con tráfico pesado intenso - paso de 100-150 mm;
• zonas de concentración de cargas (accesos, enlaces, intersecciones) - paso de 100 mm o menos;
• al usar GFRP en lugar de acero - el paso se reduce para compensar la diferencia en el módulo de elasticidad.

El armado no existe de forma aislada. Trabaja en sistema - y cada tipo de estructura le impone sus propias condiciones.

Losas monolíticas de hormigón como pavimento

Aquí el GFRP funciona de forma excelente. La losa se vierte como una masa continua y el armado absorbe los esfuerzos de tracción por flexión bajo carga. Es fundamental mantener correctamente el recubrimiento - con GFRP puede reducirse a 20-25 mm sin riesgo de corrosión.

Losas prefabricadas de hormigón armado

El armado ya está definido por el fabricante. En la fase de selección - verifique la correspondencia de la clase de losa con la carga del objeto y la existencia del certificado. Si la fábrica está adoptando GFRP - asegúrese de que el recálculo se haya realizado según el criterio de deformación, y no como una simple sustitución "metro a metro".

Zonas de empalme y juntas de dilatación

Es precisamente aquí donde el armado se "olvida" calcular correctamente con mayor frecuencia. Y sin embargo son las zonas de máximos desplazamientos y concentración de tensiones. Recomendaciones:

• en zonas de juntas de dilatación - elementos GFRP flexibles o con radio fabricado especialmente;
• barras pasadoras en juntas transversales - verifique la compatibilidad con el tipo de anclaje;
• juntas longitudinales con pasadores de transferencia - con GFRP requieren verificación a cortante y aplastamiento.

Armado de bases y suelos estabilizados

Las geomallas y mallas planas de GFRP con fijadores de plástico rígido son una categoría separada de armado, utilizada para estabilizar la base y distribuir la carga. Los diámetros Ø4-8 mm en malla estándar con paso de 150-200 mm cubren la mayoría de las tareas de este tipo.

Los proyectistas suelen ignorar este punto. Sin embargo, influye directamente en el coste y los plazos del objeto. Porque entregar, descargar y montar 10 toneladas de armado de acero y 10 toneladas de armado GFRP son situaciones fundamentalmente distintas.

El peso - el argumento principal en obra

El GFRP es 4 veces más ligero que el acero. Esto significa:

• una barra Ø12 mm de 12 m de longitud pesa unos 0,7 kg frente a 10,7 kg del equivalente en acero;
• un solo operario puede transportar un paquete de armado sin maquinaria especial;
• un camión transporta 4 veces más metros lineales - menos viajes, menos costes de transporte;
• la velocidad de montaje aumenta entre 1,5 y 2 veces en operaciones manuales.

Longitudes de las barras - para cada tarea, no "lo que hay"

Suministro en paquetes - no es un detalle menor

Los paquetes de 25 y 50 unidades de 3 m de longitud son una unidad logística lista para usar. Menos pérdidas en la manipulación, gestión de almacén más sencilla, suministro más cómodo al punto de colocación. En grandes volúmenes, esto ahorra no solo dinero, sino también esfuerzo.

Un detalle pequeño que todos ignoran: los separadores de recubrimiento. Las calzas de plástico rígido bajo el armado - sin ellas, incluso el mejor armado GFRP quedará colocado donde no debe. Utilice separadores especializados calculados para el diámetro de su armado y el recubrimiento de proyecto.

Elegir el armado no es suficiente. También hay que poder aplicarlo - lo que significa superar la supervisión técnica, la pericia y la recepción. Y aquí es donde muchos se encuentran con una sorpresa desagradable: un buen armado sin características certificadas se convierte en "material desconocido" a los ojos del órgano de verificación.

Principales normas para el armado GFRP

• GOST 31938-2012 - norma rusa para el armado compuesto no metálico, incluyendo ensayos de resistencia, adherencia y durabilidad;
• ACI 440.1R - código americano para el diseño con armado FRP, el más detallado en el cálculo por deformaciones;
• EN 13706 - norma europea para perfiles pultrusionados de fibra de vidrio;
• DSTU - normas estatales ucranianas armonizadas con las normas europeas;
• ISO 10406 - norma internacional para el armado FRP en estructuras de hormigón.

Qué verificar en el certificado del proveedor

• resistencia normativa a tracción - no menos de 800 MPa para aplicación vial;
• módulo de elasticidad (debe estar claramente indicado - de él depende el cálculo de deformaciones);
• adherencia al hormigón - ensayos de arranque, no menos de 8-10 MPa;
• durabilidad - ensayos en medio alcalino (simulación del entorno del hormigón) según GOST o ACI;
• diámetro y tolerancias admisibles - deben corresponder a los declarados.

Verifique, no confíe a ciegas. Comprar más barato sin características certificadas es un riesgo que paga el objeto, no el proveedor.

El precio de un metro lineal de armado es solo la punta del iceberg. La economía real del proyecto se compone del coste del material, el montaje, la explotación y las reparaciones a lo largo de todo el ciclo de vida del objeto. Y aquí el panorama puede cambiar radicalmente.

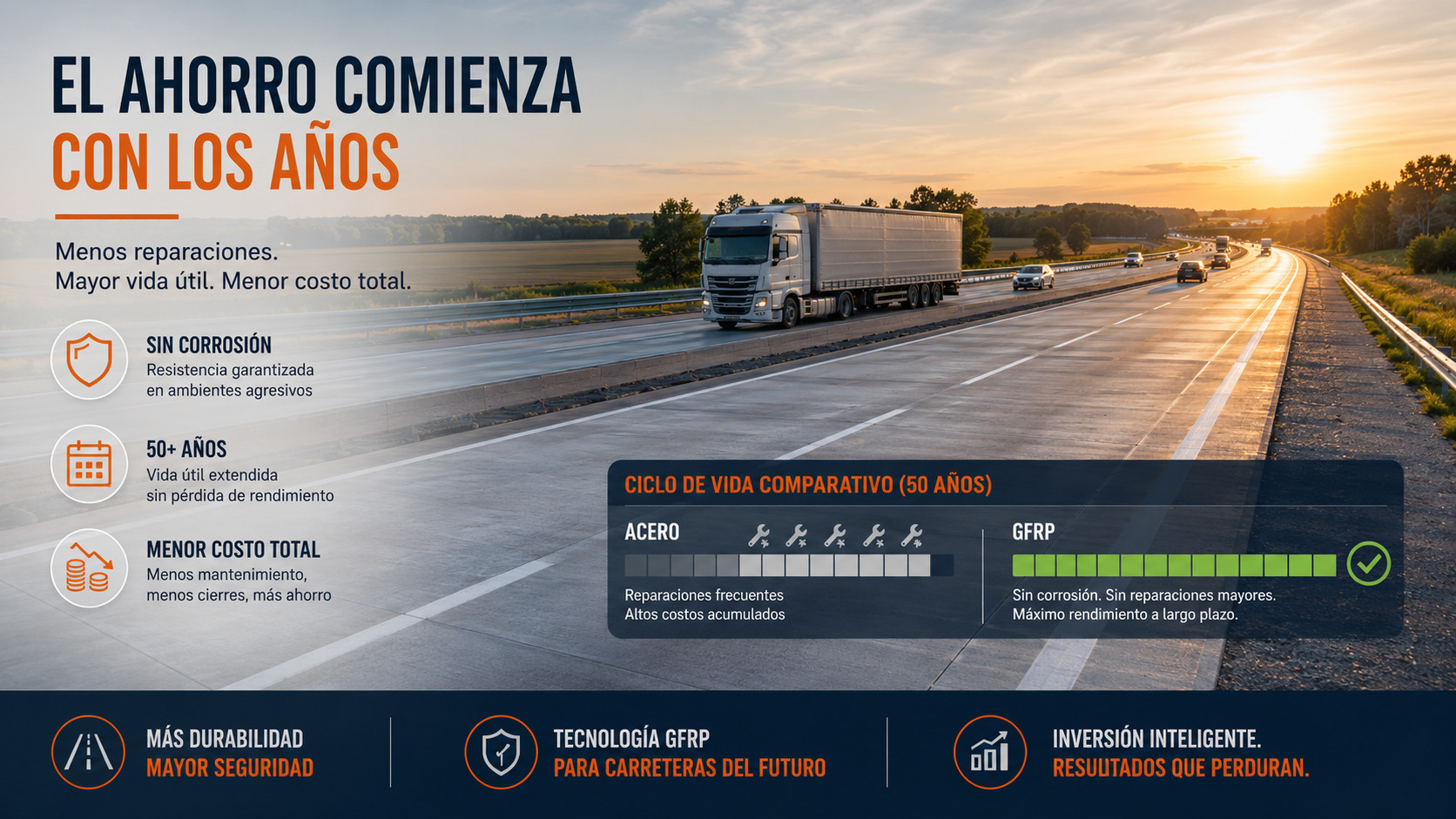

Ejemplo de ciclo de vida: carretera en condiciones de uso de reactivos

Rango de precios GFRP - cómo calcular el presupuesto

El rango de precios del armado de Eutecno cubre todo el espectro de necesidades viales:

• Ø4 mm - desde €0,34/m - mallas de reparto, capas delgadas;
• Ø8 mm - €0,62/m - armado de trabajo principal de losas;
• Ø12 mm - €1,42/m - armado portante de losas de autopista;
• Ø16 mm - €2,58/m - estructuras pesadas, tableros de puentes;
• Ø30 mm - €9,65/m - elementos especiales de alta carga.

Al calcular el presupuesto recomendamos tomar como base no el metro, sino el metro cuadrado de armado en función del paso. Con un paso de 150x150 mm el consumo será de aproximadamente 13,3 m/m² - este es un punto de partida conveniente para cualquier diámetro.

Cuándo el acero sigue siendo la opción más ventajosa - respuesta honesta

Hay situaciones en las que el armado de acero sigue siendo una elección justificada:

• el objeto está situado en un entorno no agresivo, sin reactivos ni aguas freáticas;
• la estructura requiere doblado del armado en obra con formas no estándar;
• la documentación normativa del proyecto aún no está adaptada para GFRP;
• el presupuesto inicial de construcción está críticamente limitado sin consideración del ciclo de vida.

Lista de verificación para la selección del armado vial

1. Categoría de la carretera y carga por eje de cálculo definidas.
2. Condiciones de explotación analizadas: reactivos, aguas freáticas, salinidad del suelo.
3. Tipo de armado seleccionado (acero / GFRP / combinación) con justificación según entorno y carga.
4. Diámetro del armado elegido según el tipo de estructura y la clase del hormigón.
5. Paso del armado calculado - no "tomado con margen", sino calculado.
6. Compatibilidad con la solución estructural verificada: juntas, empalmes, anclajes.
7. Logística y montaje considerados: longitudes de barras, peso, separadores de recubrimiento.
8. Certificado del proveedor verificado: resistencia, módulo, adherencia, durabilidad.

El armado correcto es aquel del que nunca volverá a acordarse tras la colocación. Porque no hay razón para recordarlo.

La selección del armado no es una tarea de compras ni una formalidad del proyecto. Es una decisión que determina cuántos años servirá la carretera sin intervención. Carga, entorno, diámetro, paso, logística, certificación, economía del ciclo - los ocho pasos en conjunto dan resultado. Omitir cualquiera de ellos significa trasladar el coste del error a la fase de explotación.

Recomendamos no dejar la elección del material para la fase final del diseño. Es precisamente en la fase temprana cuando resulta menos costosa - y cuando aporta el máximo beneficio.

Si está proyectando un objeto vial y desea seleccionar armado GFRP para condiciones concretas, le recomendamos consultar el catálogo y confirmar la disponibilidad de los diámetros necesarios en almacén: eutecno.com. Suministro a toda Europa, calidad certificada, disponibilidad desde Ø4 hasta Ø30 mm.
