Qué es la armadura de fibra de vidrio y por qué se utiliza en la ingeniería moderna

El acero se oxida. Esto lo saben todos: constructores, proyectistas y propietarios de edificios que alguna vez recibieron una factura de reparación por una estructura de hormigón agrietada. Pero pocos se detienen a hacerse la pregunta lógica: ¿para qué fabricar armaduras de metal si esa es su principal e irremediable desventaja?

Precisamente esta pregunta llevó a los ingenieros a la armadura de fibra de vidrio - un material que ya se emplea activamente en la construcción en toda Europa, pero que para muchos especialistas de la región sigue siendo algo nuevo y desconocido.

Al final de este artículo comprenderá qué es este material, cómo está constituido, dónde ya se utiliza y por qué cada vez más ingenieros lo eligen. Sin rodeos, pero con cifras concretas y una conversación honesta sobre sus desventajas.

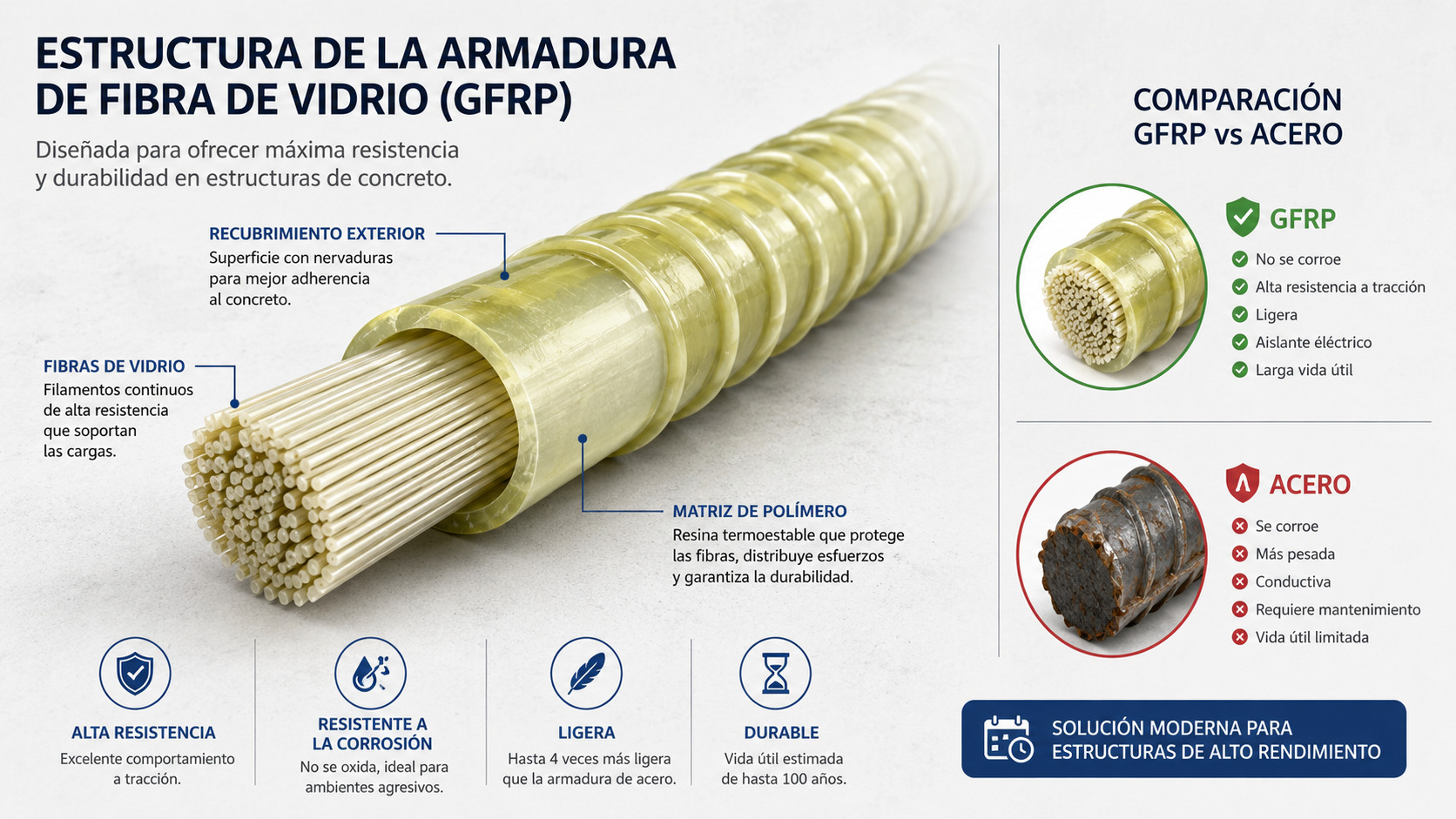

Para entender por qué el GFRP funciona de la manera en que lo hace, hay que mirar el interior de la barra. La estructura del material no es una masa homogénea, sino un sistema: fibras de vidrio longitudinales, orientadas a lo largo del eje de la barra, se mantienen unidas por una matriz polimérica. Las fibras asumen la carga de tracción, mientras que la matriz garantiza la monoliticidad y transmite los esfuerzos entre las fibras.

Muchos se sorprenden: el vidrio común es frágil, ¿por qué la fibra no lo es? La clave está en el grosor. Una fibra de vidrio de 10-20 micrómetros de diámetro carece de la mayoría de los defectos superficiales presentes en el vidrio macizo, que actúan como puntos de rotura. Por eso un finísimo hilo de vidrio es flexible y resistente, mientras que un vaso de vidrio se rompe con un golpe.

Ahora, las cifras. La comparación con el acero es obligatoria, porque es la que lo sitúa todo en su lugar.

La capacidad dieléctrica y la ausencia de magnetismo pueden parecer propiedades secundarias en la construcción convencional. Sin embargo, son precisamente las que hacen al GFRP indispensable donde el acero es categóricamente inapropiado. De ello hablaremos en el apartado sobre áreas de aplicación.

Cuando se habla de las ventajas del GFRP, lo primero que se menciona es la resistencia y la ligereza. Es comprensible: las cifras son impresionantes. Pero la ventaja real y más relevante de la armadura de fibra de vidrio es su total resistencia a la corrosión. Y he aquí por qué esto importa más de lo que parece a primera vista.

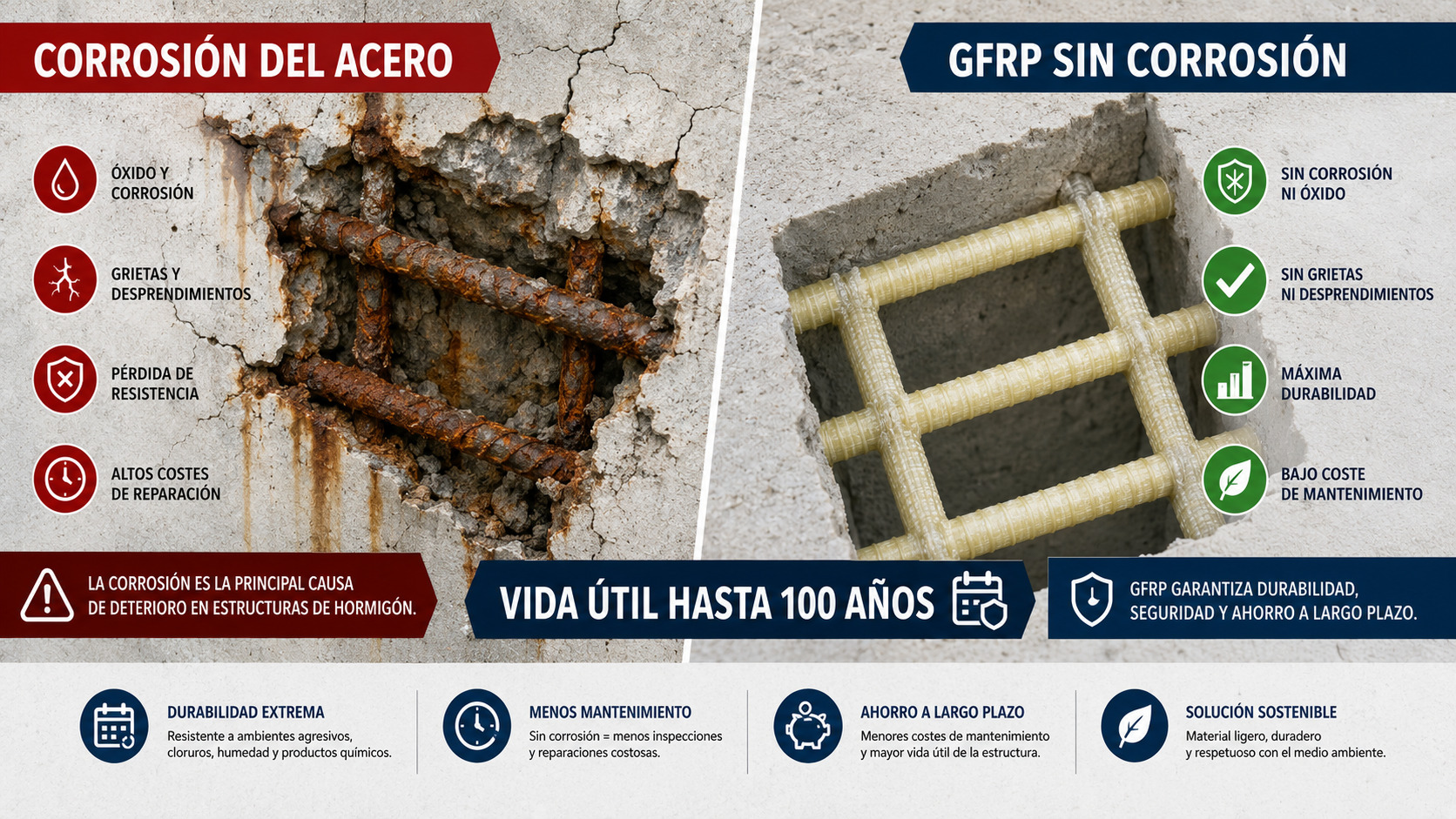

La corrosión de la armadura de acero en el hormigón no es simplemente «óxido». Es una reacción en cadena de destrucción. La humedad y los cloruros penetran a través de las microfisuras del hormigón, alcanzan el metal y comienza la oxidación. Los productos de la corrosión ocupan un volumen 2-4 veces mayor que el del metal original. El hormigón se agrieta literalmente desde dentro. Aparecen fisuras, desprendimientos, la armadura queda expuesta - y el proceso se acelera exponencialmente.

Según el Consejo Mundial de la Corrosión, las pérdidas globales anuales por corrosión ascienden a unos 2,5 billones de dólares - aproximadamente el 3,4% del PIB mundial. Una parte considerable de estas pérdidas corresponde precisamente a infraestructuras: puentes, carreteras, instalaciones portuarias y estructuras subterráneas.

Observe dónde el problema de la corrosión es especialmente grave:

• Estructuras marinas y costeras - el aire salino y el agua de mar son tan agresivos que la armadura de acero en tales estructuras comienza a corroerse a los 10-15 años de servicio
• Puentes e infraestructura vial - las sales antihielo que se esparcen generosamente en invierno penetran en el hormigón y literalmente «corroen» la armadura en pocas temporadas
• Cimentaciones subterráneas - las aguas freáticas, especialmente con alta acidez o salinidad, crean un medio permanentemente agresivo
• Plantas químicas y estaciones depuradoras - el contacto con ácidos, álcalis y disolventes hace que el armado de acero sea intrínsecamente vulnerable
• Piscinas y parques acuáticos - el agua clorada deteriora la capa protectora del hormigón más rápido de lo que parece

El GFRP no se corroe en absoluto. No «se corroe más lentamente», no «se corroe en determinadas condiciones» - simplemente no se corroe. Ni por la humedad, ni por los cloruros, ni por el medio alcalino del hormigón, ni por los ácidos. No es una afirmación de marketing - es la naturaleza química de la matriz polimérica.

Por eso la vida útil de diseño de las estructuras con armado GFRP es de 80-100 años o más - sin necesidad de protección anticorrosión, sin recubrimientos protectores, sin aumentar el recubrimiento de hormigón.

La lógica de «metal significa fiabilidad» no funciona aquí. Fiable es cuando la estructura sirve sin necesidad de reparación durante 80 años, y no cuando requiere una reconstrucción a los 20. Por eso los ingenieros que calculan el coste del ciclo de vida de una obra, y no solo el presupuesto de construcción, eligen el GFRP.

La comparación del coste del ciclo de vida - TCO - la analizaremos con más detalle en el apartado sobre precios. Adelanto: la diferencia resulta ser bastante convincente.

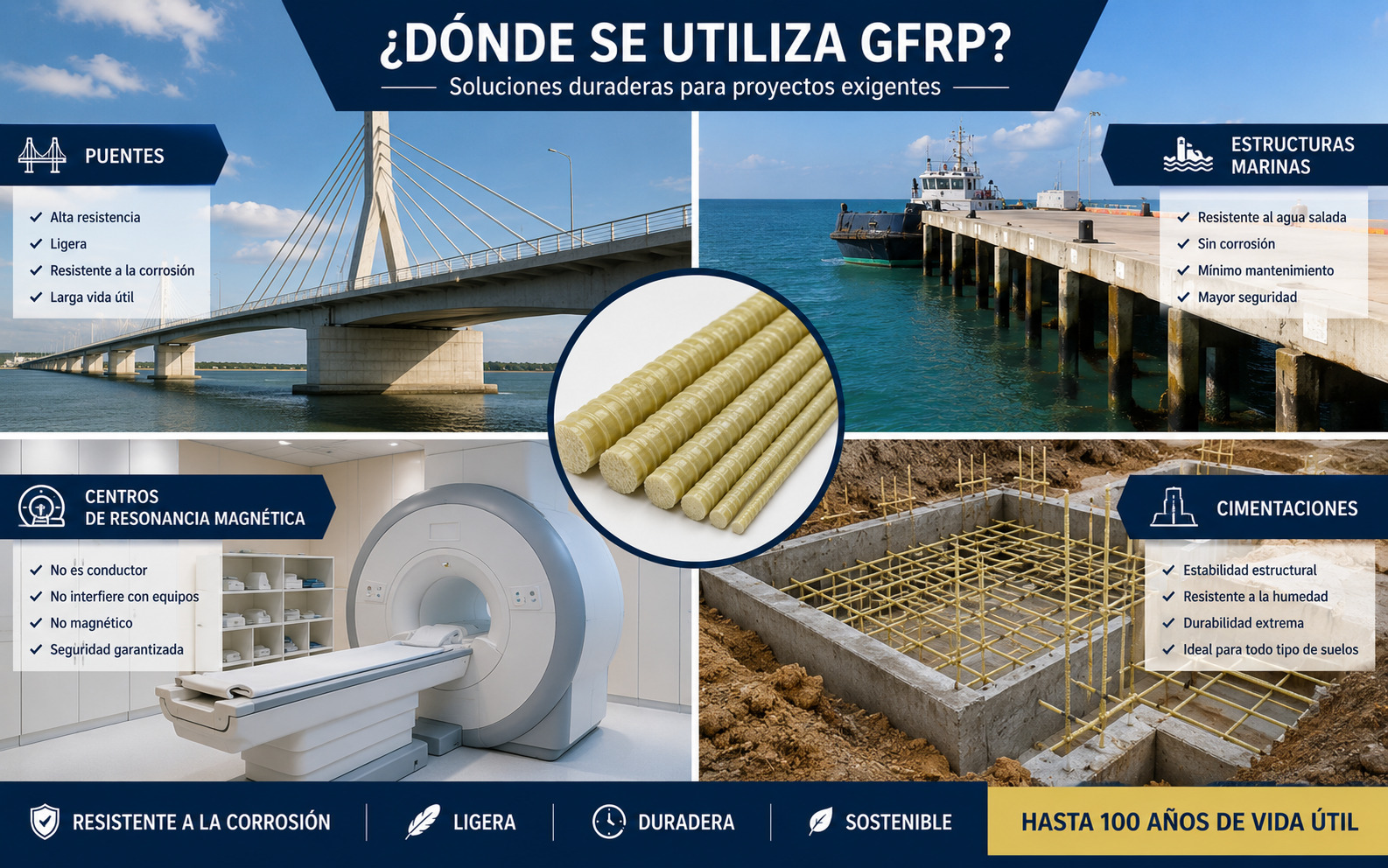

La armadura de fibra de vidrio no es un material del futuro que existe únicamente en laboratorios y exposiciones. Ya está instalada en obras reales a su alrededor. Simplemente nadie pone en un edificio un cartel que diga «aquí hay GFRP». Veamos dónde exactamente y por qué recayó la elección en este material.

Cada uno de estos casos no es teoría. Es práctica real de aplicación, respaldada por décadas de explotación de obras en todo el mundo. Parte de estas obras ya están a su alrededor - simplemente nadie pone un cartel que lo indique.

Las tiene. Y las vamos a decir sin rodeos - porque una conversación honesta sobre el material importa más que una imagen bonita. Quien publicita el GFRP como el sustituto ideal del acero en cualquier condición no está siendo del todo sincero. No es una respuesta universal a todos los problemas de la construcción. Es una herramienta - muy buena, pero con condiciones de aplicación correcta claramente definidas.

Módulo de elasticidad reducido

El módulo de elasticidad del GFRP es de 40-60 GPa, frente a los 200 GPa del acero. Esto significa que, bajo la misma carga, una barra de fibra de vidrio se deforma notablemente más que una de acero. Para las flechas de vigas y forjados esto es fundamental. Por eso no se puede simplemente tomar un proyecto en acero y sustituir la armadura por GFRP uno a uno - la estructura puede no cumplir con los límites de flecha incluso teniendo resistencia suficiente. Para el GFRP se necesita un cálculo separado con secciones aumentadas o un paso de armado diferente.

Rotura frágil sin aviso previo

El acero, antes de romperse, se deforma de forma visible - aparecen fisuras, flechas, señales visuales de sobrecarga. Esto se denomina comportamiento plástico y proporciona un margen de tiempo para reaccionar. El GFRP se rompe de otra manera: sin deformación plástica previa, de forma brusca. Esto es importante tenerlo en cuenta al proyectar estructuras en las que sea crítica la posibilidad de inspección visual del estado. En una estructura bien proyectada este factor se compensa con coeficientes de seguridad, pero no puede ignorarse.

Aplicación limitada a compresión

El GFRP funciona bien a tracción - es precisamente para esa carga para la que fue creado. Su aplicación a compresión es limitada: la matriz polimérica puede perder estabilidad bajo compresión longitudinal. Por eso, en estructuras donde la armadura trabaja principalmente a compresión - por ejemplo, en pilares - la fibra de vidrio se utiliza únicamente junto con una armadura de acero o directamente no se utiliza.

Exigencias a la base normativa y a la cualificación del proyectista

El proyecto con GFRP requiere el conocimiento de normativas especializadas. En la práctica internacional, son principalmente ACI 440 (EE. UU.), CSA S806 (Canadá), así como normas europeas y nacionales. Un proyectista que solo conoce las normas para armadura de acero no puede simplemente «trasladar» sus conocimientos al GFRP - necesita formación específica o la incorporación de especialistas con experiencia en este material.

Todo esto no son razones para rechazar el GFRP. Son razones para aplicarlo correctamente. Un material bien empleado, con la tarea adecuada y el cálculo correcto, funciona durante décadas sin problemas. Precisamente por eso, donde las condiciones de explotación son objetivamente difíciles - humedad, ambiente agresivo, requisitos de no magnetismo - la armadura de fibra de vidrio gana al acero sin discusión.

La cuestión del precio es el argumento más frecuente contra el GFRP. Y al principio parece convincente: la armadura de fibra de vidrio es más cara que la de acero por metro lineal. Esto es cierto. Pero es solo la mitad de la verdad - y no la más importante.

Precios actuales del GFRP

Hoy en día la armadura de fibra de vidrio está disponible en el mercado europeo directamente del fabricante, con existencias en almacén y entrega en toda Europa. El rango de precios orientativo por diámetros es el siguiente:

También están disponibles paquetes listos - por ejemplo, 25 barras de Ø 8 mm de 3 m de longitud por 46,50 EUR o 25 barras de Ø 10 mm por 74,25 EUR. Esto resulta cómodo para obras pequeñas y construcción privada.

Por qué el precio por metro no es el indicador en el que hay que fijarse

Comparar la armadura únicamente por el precio del metro lineal es como elegir un coche solo por el coste de un repostaje. El indicador correcto es el TCO, el coste del ciclo de vida de la estructura. Y aquí el panorama cambia de forma radical.

Con el uso del GFRP, el ahorro se obtiene en varios rubros simultáneamente:

• Menor recubrimiento de hormigón - el GFRP no requiere un recubrimiento aumentado contra la corrosión, lo que reduce el consumo de hormigón y el espesor total de la estructura
• Ausencia de recubrimientos anticorrosión - no se necesitan costosos recubrimientos epoxi de armadura, galvanizado ni otras medidas de protección
• Reducción de costes de transporte y montaje - un peso 4 veces menor que el del acero implica menores gastos de logística y manejo del material en obra
• Ausencia de gastos de reparación por corrosión - a lo largo de toda la vida útil de la estructura, que asciende a 80-100 años
• Reducción de secciones de armado - gracias a la mayor resistencia a la tracción, con el cálculo correcto es posible reducir el número de barras

Base normativa: lo que debe saber el proyectista

El uso del GFRP está regulado por normativas especializadas, ya bien desarrolladas en la práctica internacional. Es importante que el proyectista sepa en qué documento apoyarse según el país y el tipo de obra:

• ACI 440.1R - norma americana de diseño de estructuras con armadura FRP, la más detallada y ampliamente utilizada en la práctica internacional
• CSA S806 - norma canadiense, con coeficientes de seguridad más conservadores
• EN 13706 - norma europea para perfiles pultruidos de fibra de vidrio
• ASTM D7957 - norma sobre las características físicas de las barras GFRP para el armado de hormigón
• Normas nacionales - en varios países europeos existen sus propios complementos a las normas EN que tienen en cuenta las especificidades regionales

El material está certificado, las normas están establecidas y el suministro en toda Europa está organizado. La pregunta de «dónde conseguirlo» ya no tiene sentido. La única pregunta que queda es «¿se ha elegido correctamente el material para la tarea concreta?» - y a eso está dedicado el siguiente apartado.

¿Ha decidido que el GFRP es adecuado para usted? Perfecto. Ahora - tres preguntas que debe hacerse antes de realizar el pedido. Son sencillas, pero de sus respuestas depende que el material funcione tal y como espera.

Primera pregunta: ¿cuáles son las condiciones de uso?

Esta es la pregunta más importante. Las condiciones ambientales determinan en qué medida el GFRP resultará más ventajoso que el acero - o si lo será en absoluto. Pregúntese lo siguiente:

• ¿existe contacto permanente con humedad, aguas freáticas o ambiente marino?
• ¿hay cloruros, sulfatos, ácidos o álcalis en el suelo o en el medio de trabajo?
• ¿existen requisitos de no magnetismo o propiedades dieléctricas de la estructura?
• ¿cuál es la vida útil de diseño de la obra - y cuán críticos son los gastos de mantenimiento?

Si la respuesta a al menos una de estas preguntas es «sí» - el GFRP merece una consideración seria. Si las cuatro son «no» y la obra es seca, de corta duración y sin requisitos especiales - posiblemente el acero convencional funcione igual de bien y a menor coste.

Segunda pregunta: ¿qué carga y tipo de estructura?

El GFRP es un material para trabajar a tracción. Es su punto fuerte. Antes de la compra hay que entender:

• si la estructura trabaja principalmente a tracción y flexión (losas, losas de cimentación, vigas, muros) - el GFRP es perfectamente adecuado
• si la estructura trabaja a compresión (pilares, pilotes con compresión longitudinal) - se necesita consulta con el proyectista y, probablemente, una solución combinada
• si la obra exige alta rigidez con flechas mínimas - tenga en cuenta el módulo de elasticidad reducido y prevea una sección aumentada

No compre «con margen de diámetro» esperando cubrirse las espaldas - eso no funciona igual que con la armadura de acero. Para el GFRP se necesita un cálculo completo según normas, no un aumento intuitivo de la sección.

Tercera pregunta: ¿qué diámetro necesita para su tarea?

El diámetro se elige exclusivamente por cálculo - nada de «tomaré uno más grueso para mayor fiabilidad». Orientación aproximada de elección por tipo de obra:

Si duda en la elección del diámetro o del tipo de armado - consulte con el proveedor. Un vendedor de GFRP competente no se limitará a suministrar los metros necesarios, sino que ayudará a seleccionar el producto para la tarea concreta. Así es exactamente como trabajan los proveedores que cuidan su reputación.

No es una tecnología prometedora ni un material experimental - es una herramienta de trabajo con décadas de explotación contrastada, normas internacionales y obras reales en todo el mundo. Los ingenieros que construyen en condiciones agresivas y calculan no solo el presupuesto, sino también el coste del ciclo de vida, ya han tomado esta decisión.

El GFRP no es el sustituto del acero en todos los casos y siempre. Pero donde hay humedad, corrosión, agentes químicos, restricciones magnéticas o simplemente un cálculo serio de durabilidad - la armadura de fibra de vidrio gana de forma convincente. Y cuanto más tiempo lleva en servicio la obra, más evidente se hace esta diferencia.

La adquisición debe ser consciente. Ahora dispone de todo lo necesario para tomar la decisión correcta. Puede estar seguro.
