Resultados de ensayos de laboratorio de armadura de fibra de vidrio (GFRP) bajo cargas cíclicas

Muchos especialistas del sector de la construcción siguen evaluando la armadura con un único criterio - si aguanta o no aguanta. Es un enfoque comprensible, pero profundamente erróneo. En la práctica, una estructura real rara vez experimenta una sola carga. Un puente soporta miles de vehículos al día. Un suelo industrial vibra con la maquinaria durante horas. Un muelle marino oscila con las olas durante años. Precisamente aquí empieza el territorio donde la resistencia estática deja de ser el único parámetro de calidad.

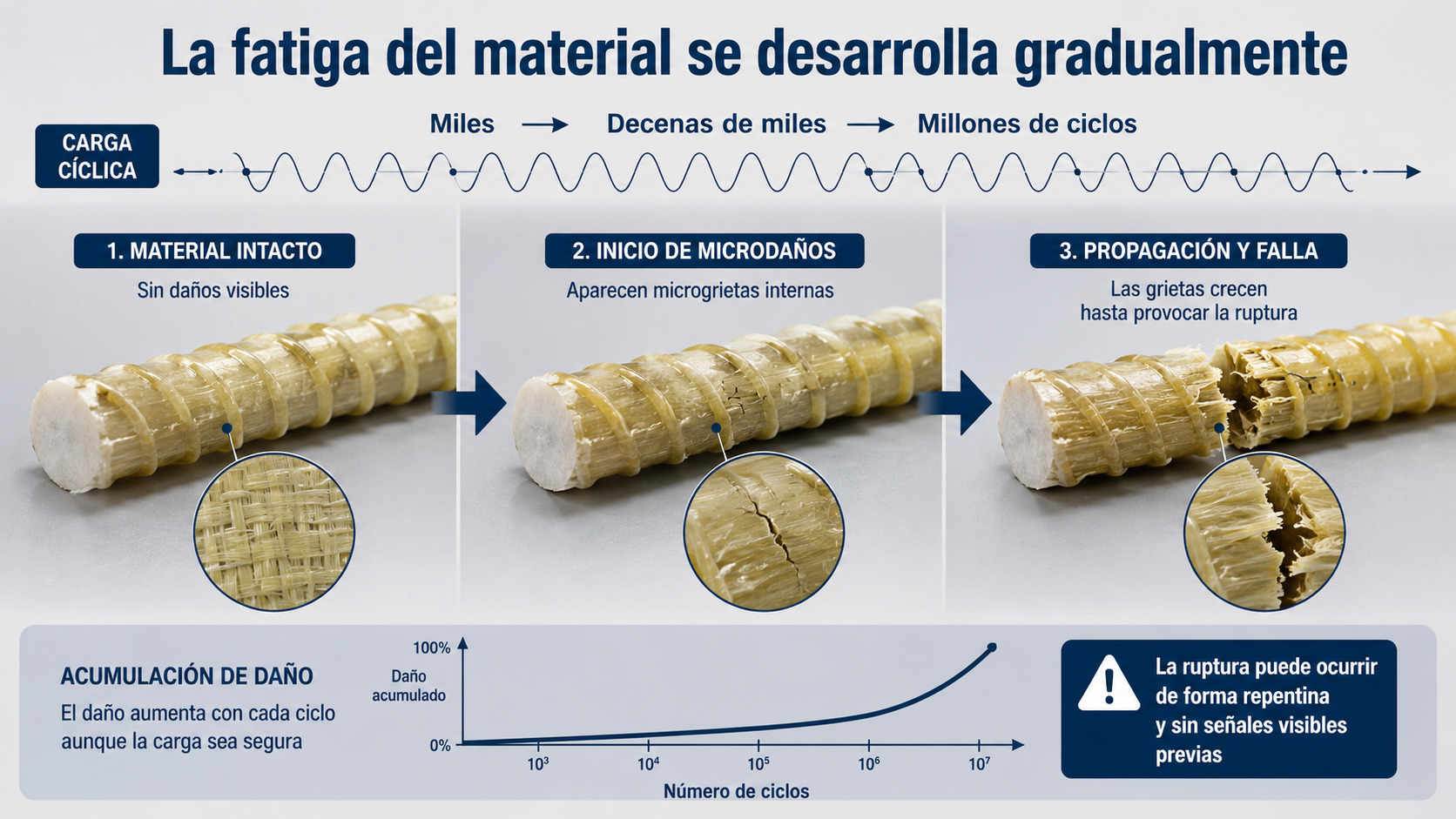

¿Qué ocurre con la armadura cuando la carga no es una sola, sino mil, diez mil, un millón? Esa es exactamente la pregunta que investigan los ensayos de laboratorio bajo cargas cíclicas. Y las respuestas que ofrecen cambian radicalmente la percepción de qué armadura es realmente fiable a largo plazo.

Les ofrecemos un recorrido detallado por los resultados de dichos ensayos - sin promesas de marketing, pero con datos reales y conclusiones prácticas.

Comportamiento del GFRP bajo cargas cíclicas - comparación con el acero

Aquí es importante comprender la diferencia fundamental que a menudo genera debate. El acero posee lo que se denomina límite de fatiga - un nivel de carga por debajo del cual la fatiga prácticamente no se acumula. La armadura de fibra de vidrio GFRP no tiene ese umbral: la degradación se produce con cualquier nivel de carga cíclica, simplemente a distinta velocidad.

Esto no es un defecto, sino una característica del material que debe tenerse en cuenta en el diseño. A cambio, el GFRP ofrece lo que el acero no puede dar en absoluto: resistencia total a la corrosión, lo que significa que la velocidad de degradación por fatiga no se acelera bajo la acción de la humedad y las sales - a diferencia de la armadura de acero que se corroe.

Normas internacionales de ensayo

Cualquier dato sobre las características de fatiga solo tiene valor si los ensayos se realizaron con protocolos estandarizados. Sin una metodología común, los resultados de distintos laboratorios simplemente no son comparables. Las principales normas que se aplican en los ensayos de armadura GFRP bajo cargas cíclicas son:

• ACI 440.3R - documento rector estadounidense sobre métodos de ensayo de armadura FRP, incluidos los protocolos de ensayos de fatiga
• ASTM D3479 - norma para el ensayo de compuestos poliméricos bajo cargas cíclicas axiales
• ISO 13003 - norma internacional para la determinación de las propiedades de fatiga de plásticos reforzados con fibra
• GOST R 59540 - norma rusa para armadura polimérica compuesta, incluidos los requisitos de características de durabilidad

Todos estos documentos regulan no solo la metodología de carga, sino también las condiciones de sujeción de la probeta, la frecuencia de los ciclos, los criterios de detención del ensayo y el formato de presentación de resultados.

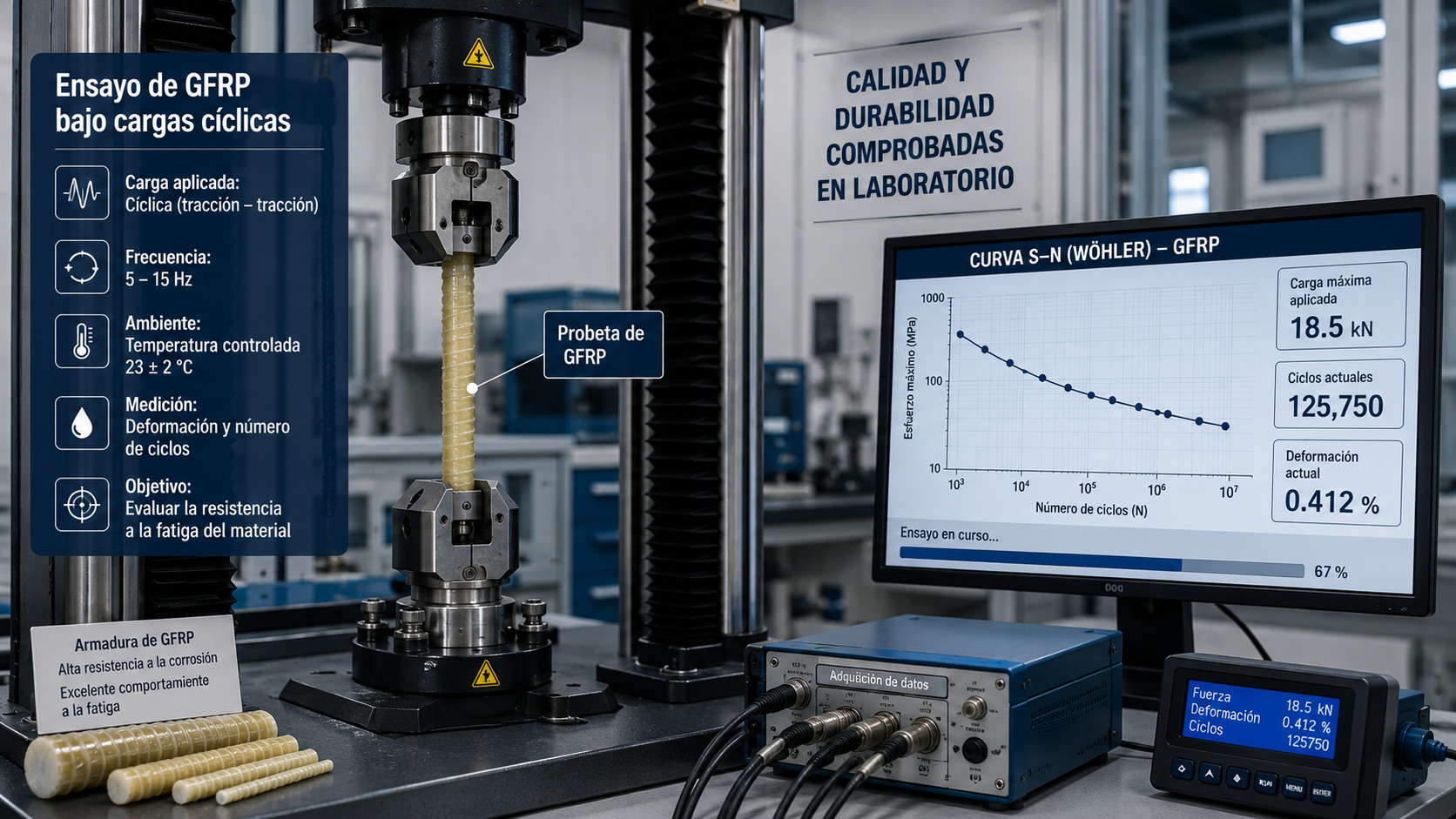

Cómo se realiza un ensayo en laboratorio

Imagine la siguiente situación: una probeta de armadura de, por ejemplo, Ø10 mm de diámetro y unos 400-600 mm de longitud, sujeta en las mordazas especiales de una máquina de ensayos. Las zonas de sujeción se refuerzan con casquillos o se rellenan con compuesto epoxi - de lo contrario, la rotura se produciría precisamente ahí y no en la zona de trabajo de la probeta, lo que haría que el resultado no fuera fiable.

La máquina comienza a aplicar una carga - generalmente pulsante o alternante - con una frecuencia determinada (normalmente de 1 a 10 Hz) y un nivel máximo de tensión establecido. Durante el proceso se registran:

• El número de ciclos completados
• La degradación de la rigidez de la probeta (reducción del módulo de elasticidad)
• La temperatura superficial de la probeta (el sobrecalentamiento invalida los datos)
• El momento y el tipo de rotura
• El lugar de rotura (cuerpo de la probeta o zona de mordaza)

El ensayo continúa hasta la rotura de la probeta o hasta alcanzar el número de ciclos establecido - generalmente 10⁶ o 10⁷. Las probetas que superan ese umbral sin romperse se marcan con un símbolo especial en el gráfico y se denominan «runouts» - «las que llegan hasta el final».

Diámetros en ensayo - de los menores a los mayores

Un detalle importante que a menudo se pasa por alto: las características de fatiga de la armadura GFRP dependen del diámetro. No se trata de un simple efecto de escala. A medida que aumenta el diámetro:

• Aumenta el volumen de material y, por tanto, la probabilidad de que existan defectos
• Cambia la proporción entre la capa superficial y el núcleo
• Se complica la homogeneidad de la impregnación de las fibras con el aglomerante durante la pultrusión

Por eso, los ensayos correctos se realizan con probetas de cada tamaño por separado - desde las delgadas de Ø4-6 mm, utilizadas en armados ligeros, hasta las macizas de Ø28-30 mm, empleadas en estructuras portantes pesadas. Los datos obtenidos con un diámetro no pueden trasladarse mecánicamente a otro.

Curvas S-N para GFRP - lo que muestra la práctica

La principal herramienta de análisis del comportamiento a fatiga de un material es el diagrama de Wöhler, o curva S-N. En el eje X figura el número de ciclos hasta la rotura (escala logarítmica); en el eje Y, el nivel de tensión máxima expresado como fracción de la resistencia estática UTS (Ultimate Tensile Strength).

Lo que muestran los ensayos reales de armadura GFRP:

Precisamente este rango - del 25 al 40% de UTS - es el de referencia para un diseño de ingeniería correcto con GFRP. Con ese nivel de carga, la estructura funcionará durante décadas sin una degradación que supere los límites normativos.

Degradación del módulo de elasticidad durante la carga

Uno de los hallazgos más valiosos de los ensayos de laboratorio es el carácter predecible y trifásico de la degradación de la rigidez de la probeta GFRP bajo carga cíclica.

Las tres fases son las siguientes:

1. Fase de descenso inicial rápido - en el primer 10-15% de la vida útil total, el módulo de elasticidad disminuye un 5-10%. Esto se debe a la redistribución de tensiones, al cierre de microdefectos y al asentamiento de la estructura del material.
2. Fase de estabilización - el período más prolongado. La rigidez disminuye de forma lenta y uniforme. La probeta funciona de manera predecible. Este régimen corresponde al funcionamiento normal de la estructura.
3. Fase de rotura acelerada - en el último 5-10% de la vida útil, la velocidad de degradación aumenta bruscamente, lo que culmina con la rotura de la probeta.

¿Por qué es esto importante en la práctica? Porque la existencia de la fase de estabilización significa que el comportamiento del material puede monitorizarse. Las estructuras de GFRP no se rompen «sin previo aviso» si disponen de herramientas de control de deformaciones integradas.

Influencia del tipo de matriz en la resistencia a la fatiga

La armadura de fibra de vidrio no es un material monolítico. Es un sistema: fibras de vidrio + aglomerante (matriz). Y la elección de la matriz tiene una influencia significativa en las características de fatiga.

La diferencia entre la matriz epoxi y la de poliéster con un número elevado de ciclos (10⁶ y más) puede alcanzar el 15-25% en cuanto al nivel de carga admisible. Esto es significativo - y precisamente por eso, al elegir armadura para obras de responsabilidad, el tipo de matriz debe consultarse con el fabricante al igual que el diámetro.

Influencia del tratamiento superficial

La superficie de la armadura GFRP no es solo una cuestión de adherencia al hormigón. En los ensayos de fatiga, el tratamiento superficial influye en la distribución de tensiones en la zona de mordaza de la probeta y en el carácter de la rotura.

Existen dos tipos principales de tratamiento superficial:

• Proyección de arena - proporciona una alta adherencia al hormigón, pero genera concentradores de tensión en la superficie, lo que puede reducir la vida útil a fatiga bajo cargas de flexión
• Estriado (enrollamiento en espiral) - distribución más uniforme de la carga, menor concentración de tensiones, mejores características de fatiga bajo carga axial

Un error frecuente en la interpretación de resultados es que la rotura de la probeta se produce precisamente en la mordaza y no en la zona de trabajo. Ese resultado no es fiable y no refleja las propiedades reales del material. Un protocolo de ensayo correctamente elaborado siempre registra el lugar de rotura.

Temperatura y humedad como modificadores de los resultados

Los ensayos de laboratorio en condiciones «ideales» son solo el punto de partida. Una estructura real trabaja en un ambiente que está lejos de ser ideal. Por eso, las investigaciones serias incluyen ensayos en distintas condiciones:

Como puede observarse, en ambiente marino y químicamente agresivo el GFRP pierde una fracción mínima de su vida útil a fatiga, mientras que el acero en las mismas condiciones se degrada de forma catastrófica. Esta es la principal ventaja competitiva del plástico reforzado con fibra de vidrio a largo plazo.

Cómo utiliza el ingeniero los datos de los ensayos de fatiga

Los datos de las curvas S-N no son simples gráficos vistosos para artículos científicos. Son una herramienta de cálculo que el ingeniero proyectista utiliza de manera muy concreta:

1. Se determina el espectro esperado de cargas - cargas máxima, media y mínima durante la vida útil de diseño de la estructura
2. Se calcula la carga equivalente mediante el método de conteo de ciclos (rainflow counting)
3. A partir de la curva S-N se determina el nivel de tensión admisible en la armadura teniendo en cuenta los coeficientes de seguridad (generalmente de 3,0 a 4,0 para GFRP según ACI 440)
4. Se selecciona el diámetro de la armadura que garantiza el trabajo dentro del rango de carga seguro
5. Se verifica la compatibilidad con las condiciones de servicio - se aplican correcciones por ambiente, temperatura y vida útil

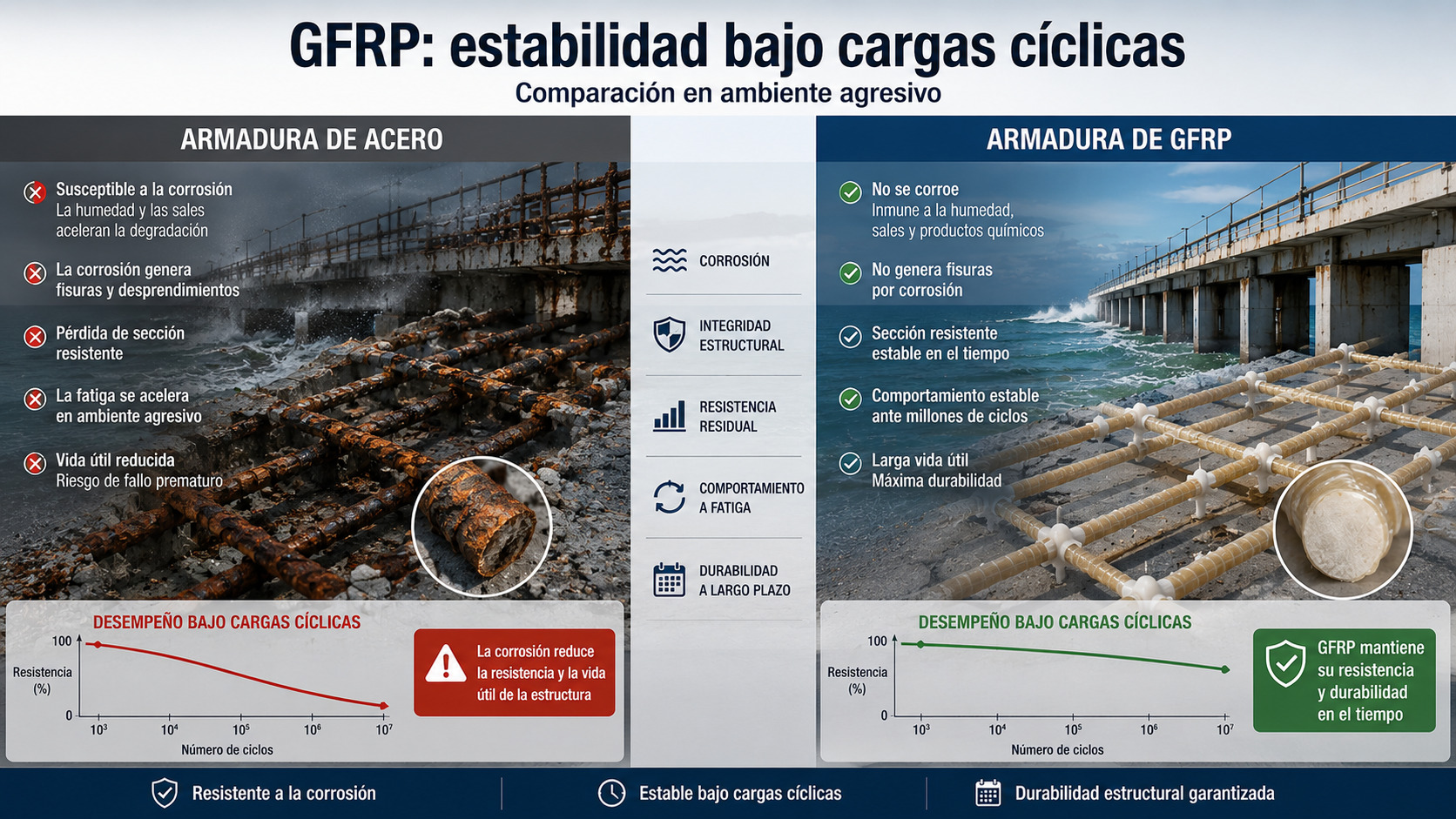

Cuándo el GFRP supera al acero en vida útil a fatiga

Existen una serie de escenarios en los que el uso de armadura de fibra de vidrio ofrece una ventaja evidente precisamente desde el punto de vista de la durabilidad bajo cargas cíclicas:

• Obras marítimas y costeras - muelles, malecones, rompeolas. Carga cíclica continua por las olas + ambiente salino. El acero pierde en ambos parámetros simultáneamente.
• Puentes con tratamiento químico de la calzada - los cloruros de los agentes antideslizantes destruyen la capa protectora del hormigón y aceleran considerablemente la corrosión del acero. El GFRP no se ve afectado por esto.
• Suelos industriales con vibración continua - metalurgia, maquinaria, minería. Aquí también es importante la neutralidad electromagnética de la armadura.
• Túneles y obras subterráneas - alta humedad, régimen de temperatura variable, dificultad de supervisión y reparación.
• Estructuras en zonas sísmicamente activas - cuando importa la predictibilidad del comportamiento del material bajo cargas repetidas de intensidad variable.

Cuándo hay que actuar con cautela

Una conversación honesta sobre el material no puede eludir una conversación honesta sobre sus limitaciones. Hay situaciones en las que el uso del GFRP requiere un diseño especialmente cuidadoso o no es la solución óptima:

• Temperaturas de trabajo elevadas (superiores a 60°C) - la matriz polimérica comienza a degradarse y las características de fatiga se reducen notablemente. Las construcciones próximas a fuentes tecnológicas de calor son un área que requiere especial atención.
• Cargas de impacto - el GFRP no tiene una meseta plástica de deformación. Ante un impacto, la rotura se produce de forma frágil. Las estructuras donde puedan producirse impactos significativos requieren un análisis adicional.
• Estructuras que requieren rótula plástica - en los esquemas de cálculo donde el acero «trabaja» en plastificación y redistribución de esfuerzos, el GFRP funciona de manera fundamentalmente diferente.
• Cargas de montaje por flexión en obra - la armadura de fibra de vidrio no puede doblarse en el lugar de trabajo. Los elementos curvados se fabrican únicamente en condiciones de fábrica.

Si está proyectando una obra con cargas cíclicas, solicite al suministrador los protocolos de los ensayos de fatiga. Un buen suministrador los facilitará sin necesidad de insistir. Eso es precisamente lo que distingue la calidad certificada de las palabras bonitas en el envase.

No lo dude: la inversión en una armadura GFRP correctamente elegida y documentada se amortiza con la vida útil de una estructura que no necesita reparación a los diez años.
