Metodología de cálculo del diámetro, paso y configuración del armado de fibra de vidrio para carreteras típicas

Una carretera se agrieta no por culpa del mal hormigón. Casi siempre la causa es un armado mal seleccionado. La costumbre de usar armadura de acero "como siempre" resulta cara: corrosión, recubrimiento excesivo, peso adicional en la estructura. La armadura de plástico reforzado con fibra de vidrio (GFRP - Glass Fiber Reinforced Polymer) dejó de ser una rareza hace tiempo - se aplica en proyectos viales en toda Europa, incluidas España y países con ambientes agresivos. Pero para que funcione correctamente, hay que calcularla correctamente. De eso trata precisamente este artículo.

Tras leerlo, podrá justificar de forma independiente la elección de armadura GFRP para un objeto concreto: seleccionar el diámetro, asignar el paso, elegir la configuración del armado. Sin suposiciones y sin reservas innecesarias "por si acaso".

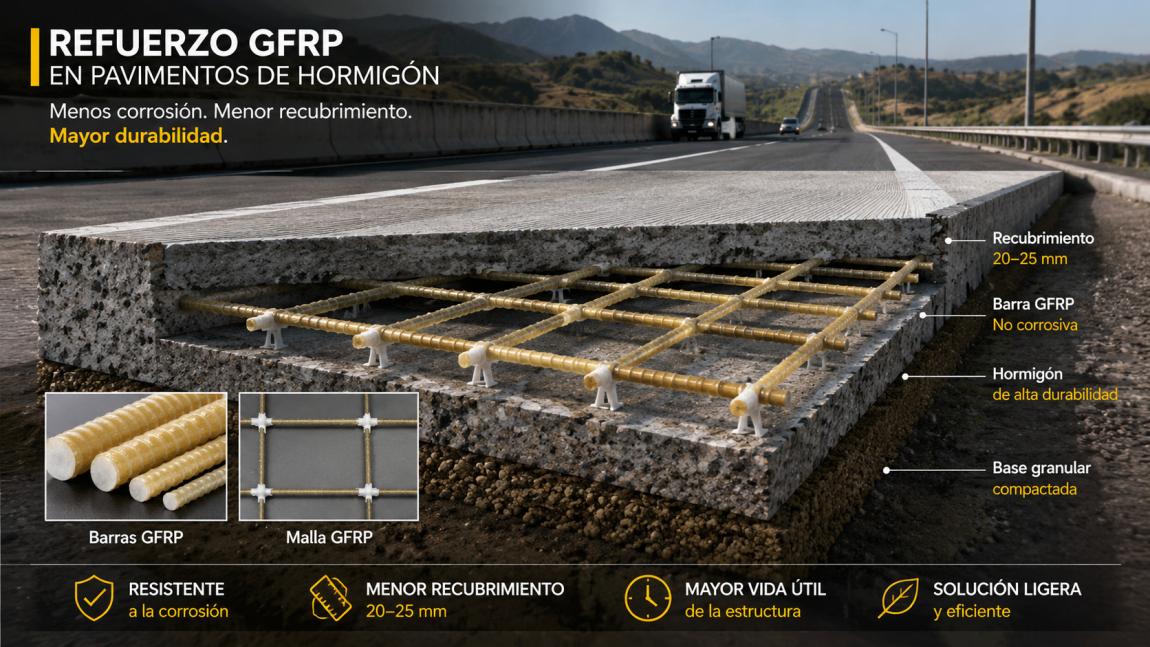

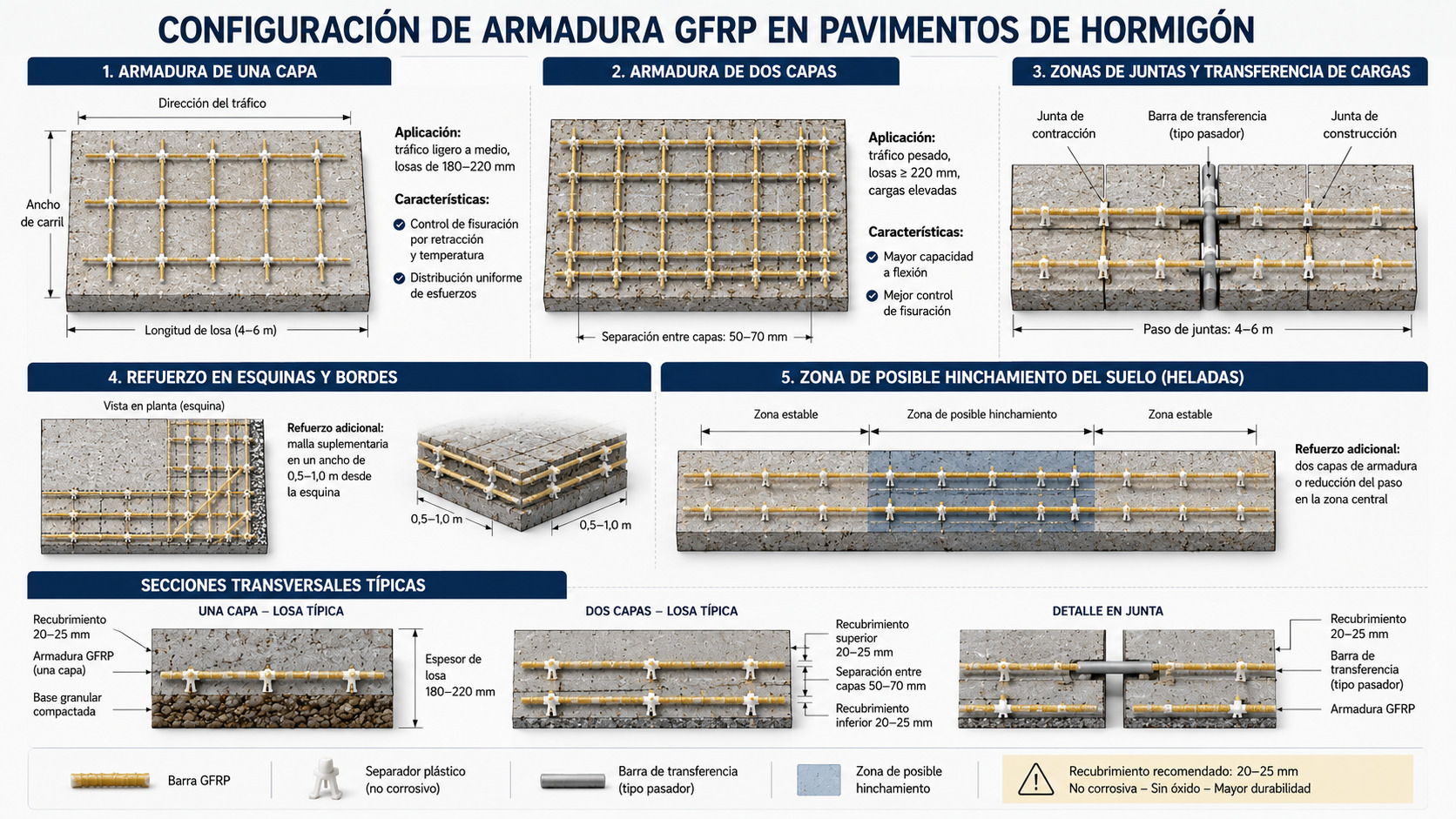

Estructuras típicas y sus particularidades de armado

Una carretera es un concepto amplio. Antes de calcular el diámetro, hay que entender claramente qué se está proyectando:

• Pavimento de hormigón de cemento (rígido). Losas de 180-280 mm de espesor, juntas de temperatura cada 4-6 m, armado de juntas con pasadores. La tarea principal de la armadura es limitar la apertura de fisuras y garantizar la transmisión de cargas entre losas.
• Base bajo asfalto en suelos débiles. Una losa-base de hormigón armado trabaja a flexión por la presión no uniforme del terreno. Aquí el GFRP es especialmente ventajoso: el entorno del suelo es agresivo, y la armadura de acero corroe por debajo antes que por arriba.
• Aceras, carriles bici, aparcamientos. Un segmento infravalorado. Las cargas aquí son moderadas, y los requisitos de durabilidad sin mantenimiento - máximos. El caso ideal para GFRP de diámetro 6-10 mm.
• Tableros de puentes y viaductos. Un caso especial: cloruros de los agentes antihielo, humedad constante, temperaturas alternantes. Precisamente aquí la armadura de acero destruye las estructuras más rápidamente - y precisamente aquí el GFRP ofrece el mayor beneficio económico a lo largo del ciclo de vida.

Cargas que hay que incluir en el cálculo

El cálculo de una estructura vial se basa en cuatro grupos de cargas:

1. Cargas de tráfico por categorías de carretera. Las categorías I-II suponen una carga de cálculo de hasta 11,5 t por eje; para las categorías III-V - 6-10 t. Estos valores determinan la intensidad del momento flector en la losa.
2. Deformaciones por temperatura. En un clima con variación de temperatura superior a 50 °C (y eso incluye gran parte de Rusia y las regiones continentales de Europa), las tensiones térmicas en la losa vial son comparables a las de explotación. Ignorarlas equivale a programar las fisuras de antemano.
3. Cargas por helada y levantamiento del suelo. Al congelarse, el suelo empuja la losa desde abajo - de forma no uniforme, con concentraciones locales. Para carreteras sobre suelos con tendencia al levantamiento, este suele ser el caso de cálculo determinante.
4. Cargas dinámicas y fatiga. Las cargas repetidas del tráfico reducen la capacidad portante de la estructura con el tiempo. Las características de fatiga del GFRP son buenas, pero igualmente hay que tenerlas en cuenta en el cálculo.

Lógica de selección del diámetro - de la carga a la sección

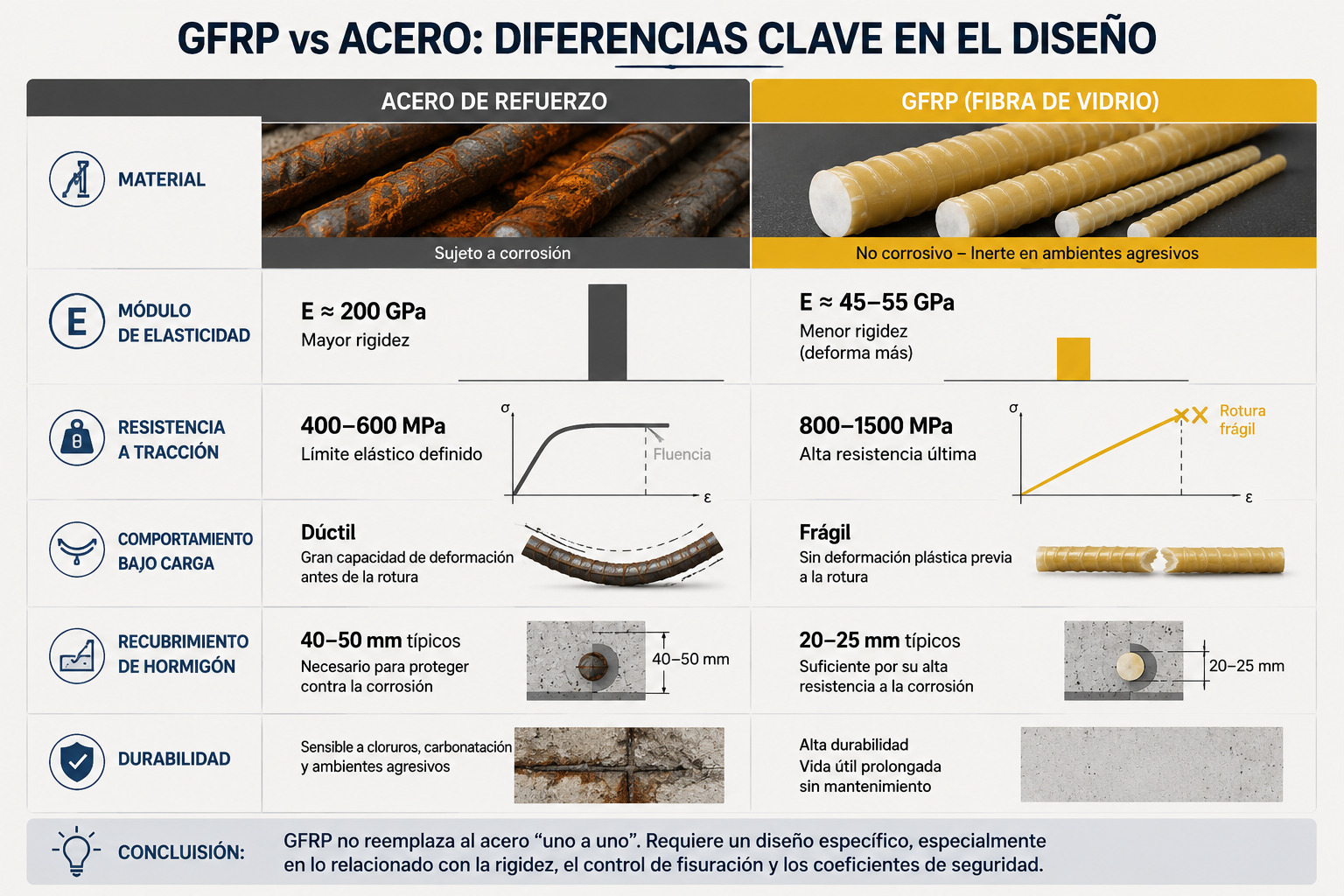

El error más frecuente en esta etapa es tomar el diámetro "como para el acero". Entender por qué esto es incorrecto ayuda el coeficiente de equivalencia:

α = E_GFRP / E_acero = 45 / 200 ≈ 0,22

Esto significa: para obtener la misma rigidez que una barra de acero, se necesita una sección de GFRP aproximadamente 4,5 veces mayor. Pero seguir completamente este camino tampoco es correcto - porque el cálculo de losas viales frecuentemente no está determinado por la resistencia, sino por la apertura de fisuras permitida. Y aquí la lógica es algo diferente.

Regla práctica: para la mayoría de las losas viales, el rango de trabajo de diámetros GFRP es de Ø8 a Ø16 mm. Cubre aproximadamente el 80% de las tareas típicas.

Cálculo por resistencia a flexión

El esquema básico es el de un elemento a flexión con armado simple. El algoritmo es el siguiente:

1. Determinar el momento flector de cálculo M_d de las cargas normativas con sus coeficientes.
2. Fijar el espesor de la losa h y calcular la altura útil de la sección: d = h - a, donde a es el recubrimiento (para GFRP son suficientes 20-25 mm).
3. Determinar la sección de armado requerida según la fórmula de resistencia teniendo en cuenta la resistencia de cálculo del GFRP: f_fu = f_fu* × C_E, donde C_E es el coeficiente de entorno (0,7 para estructuras de hormigón según ACI 440).
4. Seleccionar el diámetro y el paso a partir de la condición A_s,prev ≥ A_s,req.

Ejemplo: losa de acera de 150 mm de espesor, carga de clase A (peatonal + entrada ocasional de vehículo hasta 3,5 t). Momento flector de cálculo M_d ≈ 4,2 kN·m/m. Recubrimiento 20 mm, altura útil d = 130 mm. Sección de armado requerida - A_s,req ≈ 280 mm²/m. Solución: Ø8 mm con paso 150 mm (A_s = 335 mm²/m) - con margen.

Cálculo por fisuración - el momento crítico para el GFRP

Aquí está la diferencia fundamental respecto al armado de acero. Para el GFRP, el cálculo por fisuración es frecuentemente el determinante - no el cálculo de resistencia.

¿Por qué? Debido al bajo módulo de elasticidad, las fisuras en estructuras armadas con GFRP se abren más que en las de acero con la misma sección de armado. Las normas limitan la apertura de fisuras:

• Para estructuras en ambiente agresivo (losas viales, tableros de puentes) - w_max = 0,3-0,5 mm según ACI 440;
• Según las normas rusas para estructuras con GFRP - consultar SP 164 en función de la categoría específica de agresividad.

Fórmula de apertura de fisuras según ACI 440:

w = 2 × (f_f / E_f) × β₁ × k_b × √(d_c² + (s/2)²)

Donde f_f es la tensión en la armadura bajo carga de servicio, k_b es el coeficiente de adherencia (para GFRP con revestimiento de arena - 1,0; sin revestimiento - 1,4), s es el paso de las barras, d_c es la distancia desde la fibra extrema traccionada hasta el centro de la armadura.

Si la apertura de fisura obtenida supera la admisible, hay que reducir el paso o aumentar el diámetro. Por eso el cálculo del diámetro y del paso no pueden separarse: están interrelacionados a través de la condición de fisuración.

Selección del diámetro para tipos específicos de objetos

Qué es el paso y por qué no es menos importante que el diámetro

El diámetro determina la capacidad portante de una barra individual. El paso determina cuántas de esas barras trabajan por unidad de ancho de la estructura. Juntos dan la sección de armado A_s (mm²/m) - precisamente este valor entra en todas las fórmulas de cálculo.

Entre el diámetro y el paso existe una relación inversa: a mayor diámetro, mayor puede ser el paso - siempre que la sección total sea suficiente. Pero existen limitaciones por ambos lados:

• Paso mínimo - constructivo. Entre las barras debe pasar el árido y el vibrador. Por regla general, no menos de 80-100 mm y no menos de 1,5 diámetros de barra.
• Paso máximo - por fisuración. Para GFRP en estructuras viales se recomienda no más de 300 mm; en ambiente agresivo - no más de 200 mm.

Cálculo del paso a partir de la sección de armado requerida

El algoritmo es sencillo:

1. Mediante el cálculo (resistencia + fisuración) determinamos A_s,req - la sección requerida en mm²/m.
2. Elegimos el diámetro de barra d (mm). Sección de una barra: A₁ = π × d² / 4.
3. Determinamos el paso: s = A₁ × 1000 / A_s,req (mm).
4. Redondeamos al valor estándar: 100, 125, 150, 175, 200, 250 mm.
5. Verificamos la sección real: A_s,real = A₁ × 1000 / s_adoptado ≥ A_s,req.

Mallas típicas para estructuras viales de GFRP:

Influencia del paso en el armado por temperatura

En las losas viales, el armado por temperatura no es una formalidad. Con variaciones de temperatura diarias de 30-40 °C y una longitud de losa de 6 m, el esfuerzo por expansión térmica puede alcanzar 50-80 kN/m.

Un matiz importante para el GFRP: el coeficiente de expansión térmica del plástico reforzado es anisótropo. En la dirección de las fibras, el CTE es de aproximadamente 6-8 × 10⁻⁶ /°C (cercano al del hormigón - esto es favorable); perpendicular a las fibras - 19-23 × 10⁻⁶ /°C. Esto significa que las barras transversales de la malla trabajan en condiciones de deformaciones térmicas elevadas. Para la junta entre losas - hay que tenerlo en cuenta obligatoriamente.

En la práctica: el armado por temperatura en la dirección transversal se asigna con un mínimo de Ø8 mm y paso 200 mm, aunque el cálculo de resistencia permita menos.

Ejemplos prácticos de paso

Ejemplo 1: losa vial de 220 mm, categoría III, carga 8 t/eje.

• Momento flector de cálculo M_d = 18,4 kN·m/m
• Altura útil d = 220 - 25 = 195 mm
• Sección requerida A_s,req = 680 mm²/m
• Adoptado: Ø12 mm con paso 150 mm → A_s = 754 mm²/m ✓
• Verificación por fisuración: w = 0,42 mm ≤ 0,5 mm ✓

Ejemplo 2: losa de acera de 150 mm con entrada ocasional de vehículo.

• Momento flector de cálculo M_d = 4,8 kN·m/m
• Altura útil d = 150 - 20 = 130 mm
• Sección requerida A_s,req = 290 mm²/m
• Adoptado: Ø8 mm con paso 150 mm → A_s = 335 mm²/m ✓
• Verificación por fisuración: w = 0,28 mm ≤ 0,5 mm ✓

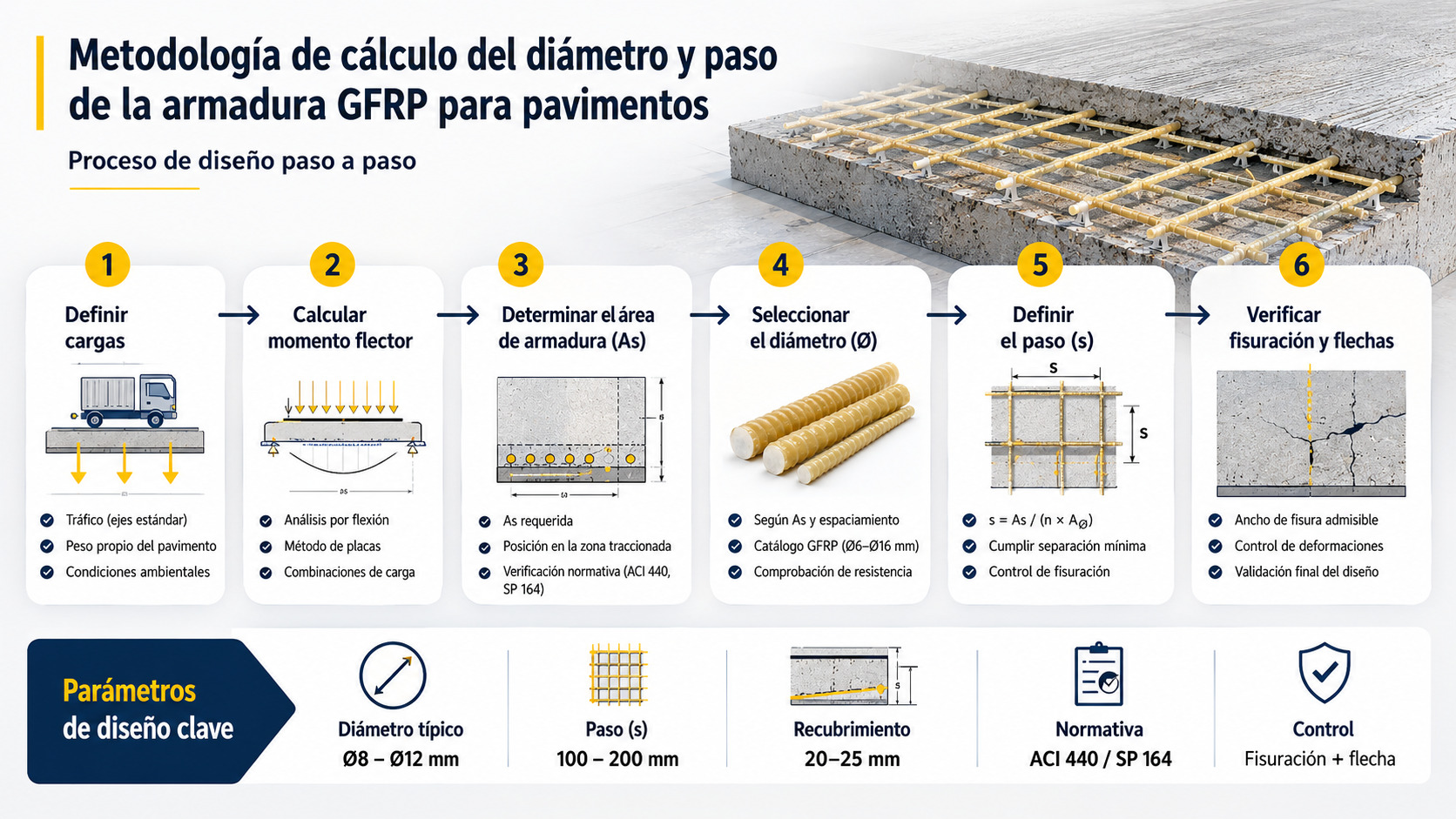

Cuando toda la teoría está clara, se necesita un algoritmo preciso de actuación. Recomendamos la siguiente secuencia:

1. Determinar la categoría de la carretera y las cargas de cálculo - tipo de tráfico, intensidad, carga por eje.
2. Elegir el tipo de estructura - pavimento rígido, base armada, tablero de puente, etc.
3. Definir el espesor de la losa por razones constructivas o mediante un cálculo preliminar.
4. Calcular la sección de armado requerida - por separado para resistencia y para fisuración; adoptar el valor mayor.
5. Seleccionar el diámetro de la serie estándar - Ø4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 mm.
6. Asignar el paso con verificación: no menos de 80 mm, no más de 300 mm (200 mm en ambiente agresivo).
7. Comprobar la configuración desde el punto de vista de la ejecución - si es posible verter y vibrar el hormigón con el paso adoptado.
8. Elaborar la especificación teniendo en cuenta las longitudes estándar (3 m / 6 m / 12 m) y los formatos de suministro - barras sueltas o en paquetes.

Este es quizás el apartado más importante - porque todos los errores enumerados se presentan realmente en la práctica, y no solo entre proyectistas noveles.

• Error: sustituir el acero por GFRP "uno por uno" sin recalcular. Tomar el diámetro como para el acero, simplemente cambiando el material, equivale a infraarmar la estructura en cuanto a rigidez y fisuración. Se necesita un cálculo completo teniendo en cuenta el módulo de elasticidad real del GFRP.
• Error: ignorar la apertura de fisuras al calcular el paso. El cálculo de resistencia puede mostrar que Ø12 mm con paso 250 mm es suficiente - pero la resistencia a la fisuración no queda garantizada. Hay que verificar ambas condiciones.
• Error: aplicar el recubrimiento "para acero" a la armadura GFRP. Asignar un recubrimiento de 50 mm para GFRP significa perder 25-30 mm de altura útil y sobreponderar la estructura. Las normas permiten 20-25 mm - hay que aprovecharlo.
• Error: subestimar las deformaciones por temperatura. En climas con variaciones de temperatura superiores a 50 °C, el armado por temperatura no es un complemento al armado principal, sino parte del sistema resistente. Esto afecta especialmente a las barras transversales de la malla, teniendo en cuenta la anisotropía del CTE.
• Error: elegir el diámetro "por costumbre", sin tener en cuenta la anisotropía del GFRP. La barra de plástico reforzado trabaja fundamentalmente en la dirección de las fibras. La resistencia transversal y el módulo son significativamente menores. No se puede confiar en la armadura GFRP en dirección transversal del mismo modo que en el acero.

La armadura GFRP en estructuras viales no es un experimento ni una moda pasajera. Es una solución de ingeniería calculada con ventajas medibles: menor recubrimiento, ausencia de corrosión, coeficiente de expansión térmica comparable al del hormigón, durabilidad sin mantenimiento.

La idea clave que queremos transmitir: calcular el armado GFRP no es más difícil que el de acero. Simplemente es una lógica diferente. No es la resistencia la que determina el diámetro - sino la fisuración. No la reserva "para acero" - sino el módulo de elasticidad real. No el recubrimiento "habitual" - sino el mínimo normativo para materiales compuestos.

Si ya conoce su objeto - empiece por la tabla del apartado "Selección del diámetro". Determine el diámetro, calcule el paso según la sección requerida, verifique la fisuración. En la mayoría de los casos, todo el procedimiento no lleva más de una hora - y proporciona un resultado que puede defenderse ante cualquier comité técnico.

La armadura de plástico reforzado con fibra de vidrio ya está disponible en una amplia gama de diámetros - de Ø4 a Ø30 mm - y se suministra a Europa directamente desde los fabricantes. Esto significa que entre el cálculo y la ejecución no hay barreras. Solo queda calcular correctamente.
