Consejos prácticos para ingenieros: cómo instalar rápida y correctamente la malla GFRP

La mayoría de los problemas con el armado no se deben a la calidad del material. El culpable, por regla general, resulta ser la instalación. La malla de polímero de fibra de vidrio - GFRP - no es una excepción a esta regla. Incluso el material más tecnológico pierde sus ventajas si se coloca con infracciones.

Este artículo está dirigido a ingenieros, jefes de obra y especialistas técnicos que trabajan por primera vez con malla compuesta o desean sistematizar su experiencia. No vamos a repetir las normativas - analizaremos un algoritmo concreto: desde la recepción del lote en obra hasta el control tras el vertido del hormigón.

Si ya ha trabajado con malla de acero y piensa que con GFRP es más o menos lo mismo - lea con atención. Las diferencias son mayores de lo que parece.

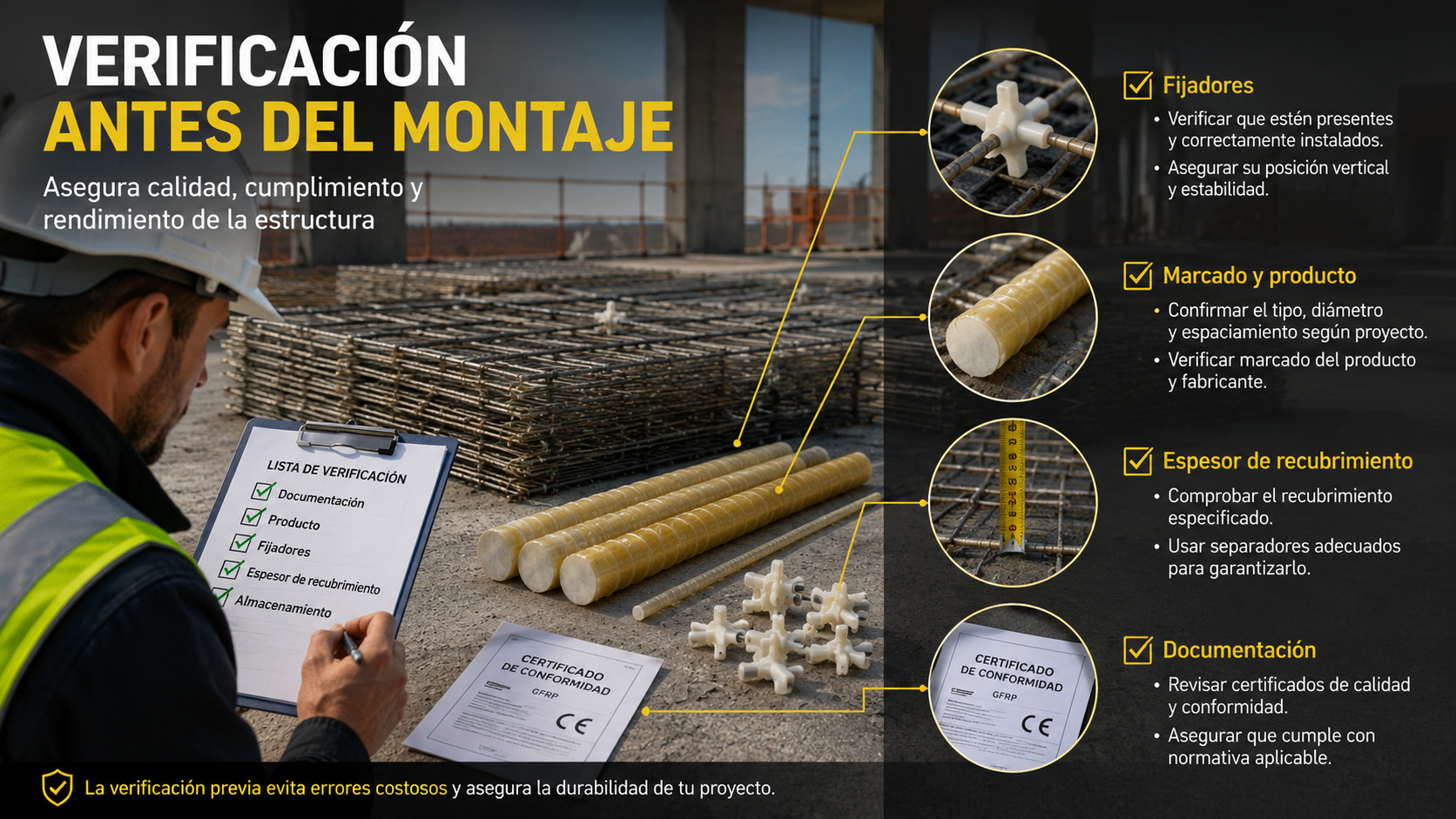

Antes de colocar - comprenda con qué está trabajando. Este consejo suena trivial, pero ignorarlo es lo que lleva a la mayoría de los errores en obra.

La malla GFRP es una estructura reticular de varillas de fibra de vidrio con aglutinante polimérico. Las varillas están entrelazadas o soldadas en los nodos, formando una estructura celular con paso fijo. La característica clave de los productos con fijadores rígidos de plástico es la presencia de elementos distanciadores integrados que proporcionan automáticamente el recubrimiento de hormigón proyectado sin soportes adicionales.

El fijador no es un accesorio. Es parte del sistema portante.

En qué se diferencia fundamentalmente la malla GFRP de la de acero:

Precisamente el bajo módulo de elasticidad y la ausencia de plasticidad determinan las particularidades de la instalación. El GFRP no se dobla y no perdona errores graves - pero nunca se oxida.

El GFRP se corta de manera diferente al acero - y eso, por paradójico que parezca, es una buena noticia. Sin chispas, sin pesadas cizallas hidráulicas. Sin embargo, existen reglas cuya infracción sale cara.

Con qué cortar

• Amoladora con disco de diamante para piedra/composite - la opción óptima en velocidad y limpieza de corte
• Sierra de mano - para pequeños recortes y zonas de difícil acceso
• Caladora eléctrica con hoja para plástico - como alternativa en condiciones de espacio reducido

Prohibido: doblar varillas en frío, cortar térmicamente (amoladora con disco metálico, soplete). El calor destruye el aglutinante polimérico - las varillas pierden resistencia de forma irreversible.

Solape en la unión

El solape mínimo es de al menos 30-40 diámetros de varilla. Cálculo rápido mental:

Consejo práctico: marque el solape con el marcador directamente sobre la varilla antes de comenzar la colocación. Ahorrará tiempo y evitará errores durante la instalación - especialmente al trabajar en pareja.

Distribución según el esquema

• Traslade el esquema de montaje a la superficie real con cordel de replanteo
• Determine los ejes de referencia - a partir de ellos se desarrollará la colocación del campo principal
• Corte todos los elementos de complemento con antelación, antes de comenzar la colocación - esto duplica la velocidad de instalación

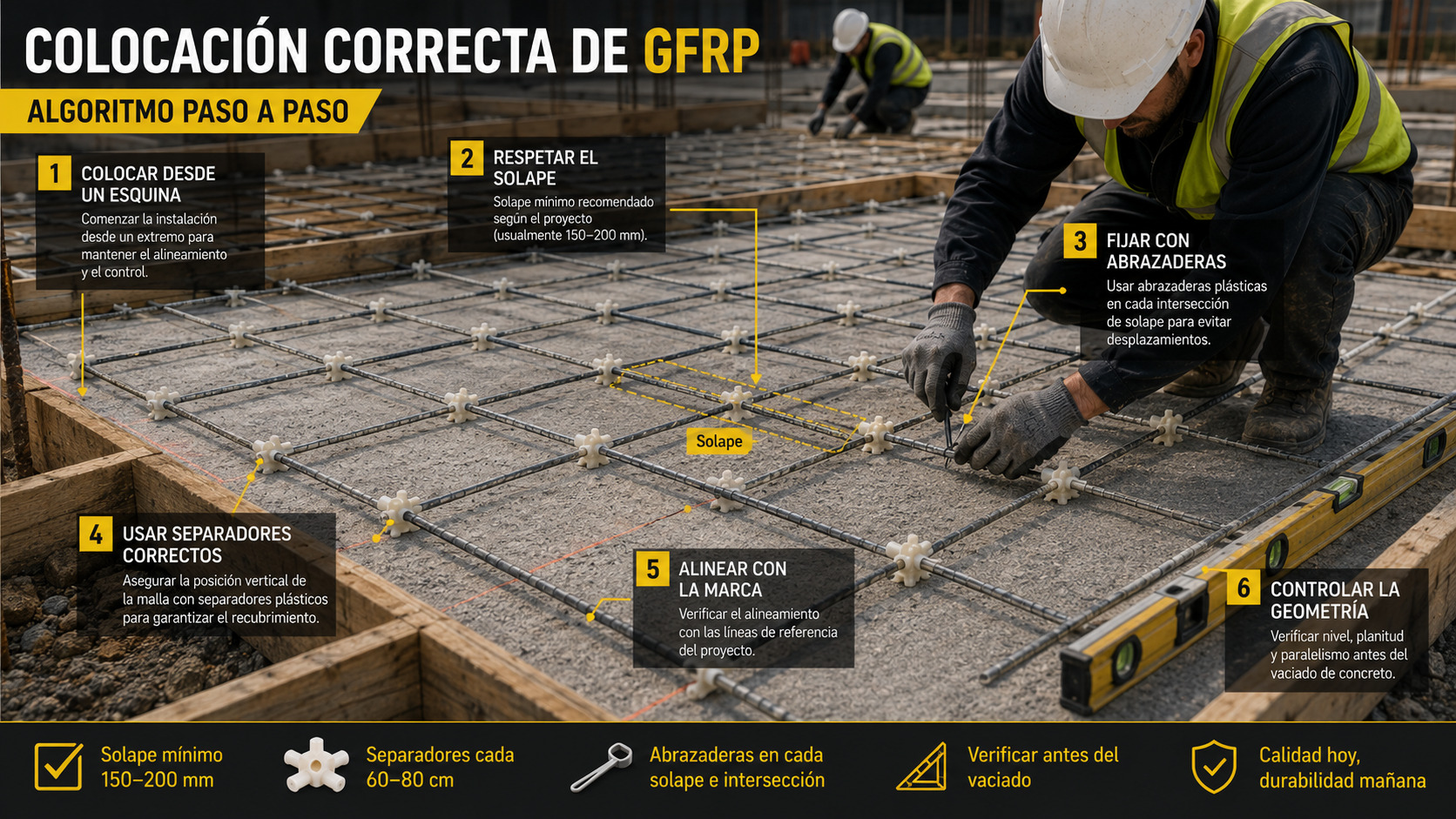

Velocidad y precisión en la instalación de GFRP no son contradictorias, si se actúa en orden. Una colocación caótica "desde el centro" o "a ojo" conduce inevitablemente a la acumulación de errores en todo el campo. Recomendamos el siguiente algoritmo.

1. Alineación de la primera fila por el perímetro. Tense el cordel de replanteo por dos lados adyacentes - esta es la línea de referencia. La primera fila de malla se coloca estrictamente sobre ella. La desviación aquí es mínimamente admisible - se multiplicará por todo el campo.
2. Colocación del campo principal - desde la esquina, no desde el centro. El punto de esquina fija dos ejes a la vez. La colocación desde el centro genera errores simétricos en ambos lados - son más difíciles de corregir.
3. Fijación de los nodos de solape. Las bridas de plástico son preferibles al alambre de atar: no hay que retorcer, el montaje es más rápido, y no existe riesgo de dañar la varilla. Fije cada segundo nodo de solape - es suficiente para mantener la geometría hasta el vertido.
4. Control de los fijadores. Recorra visualmente la malla colocada: todos los fijadores deben estar verticales, sin haberse volcado. Un fijador volcado significa recubrimiento perdido en ese tramo concreto.
5. Recorrido final con cinta métrica. Mida el paso de malla en varios puntos del campo y del perímetro. Verifique la geometría general: las diagonales de un campo rectangular deben ser iguales.

Truco para agilizar: trabajo en parejas. Uno suministra y orienta la varilla, el otro la fija de inmediato. Con esta organización, la velocidad de colocación aumenta 1,5-2 veces en comparación con un único operario.

Situaciones especiales y nodos no estándar

Sobre el papel todo es uniforme. En obra - columnas, esperas, huecos y esquinas que no encajan en ningún esquema tipo. Es precisamente aquí donde el ingeniero experimentado se distingue del novato.

Rodeo de columnas y piezas embebidas

• Realice los recortes con una holgura de 20-30 mm respecto al cuerpo de la columna - no a tope
• Refuerce el perímetro del recorte con varillas GFRP adicionales colocadas perpendicularmente a la malla principal
• No permita un debilitamiento superior al 30% de la sección en una dirección sin refuerzo compensatorio

Empalme en esquinas

• La variante preferible son los elementos en forma de L fabricados en planta (no doblados en obra)
• En ausencia de elementos en L - solape con cruce a 90°, la longitud del solape aumenta un 25% respecto al estándar

Armado doble

Al colocar malla superior e inferior:

• La distancia entre capas se fija mediante elementos separadores verticales de plástico o GFRP
• El paso de los fijadores verticales - no más de 600 mm en ambas direcciones
• La malla inferior se coloca y se fija completamente antes de comenzar el montaje de la superior

Huecos y aberturas tecnológicas

• Coloque varillas GFRP adicionales de al menos 600 mm en cada dirección desde el borde por todo el perímetro del hueco
• El diámetro de las varillas de refuerzo - no inferior al de la malla principal

Encuentro con construcciones existentes

• Los anclajes químicos son compatibles con GFRP si se elige correctamente la composición - verifique la compatibilidad con el fabricante
• Las piezas embebidas de acero en la zona GFRP son admisibles, pero requieren una solución de proyecto adicional para el aislamiento dieléctrico en ambientes agresivos

La instalación ha concluido. Aún no es momento de relajarse. Precisamente en el momento del vertido, parte de la geometría cuidadosamente construida puede quedar dañada de forma irreversible.

El principal peligro - el ascenso de la malla

El GFRP es considerablemente más ligero que el acero. Al suministrar hormigón fluido, la malla ligera puede desplazarse hacia arriba o hacia un lado, especialmente si la fijación de nodos se realizó con omisiones. Cómo evitarlo:

• Suministre la mezcla de hormigón de forma suave, sin caída brusca desde más de 0,5 m de altura
• Dirija el flujo de mezcla a lo largo de las varillas, no en sentido transversal
• Comience el vertido desde la esquina más alejada, avanzando hacia el punto de suministro - la malla se carga uniformemente
• Antes del vertido, fije adicionalmente el perímetro del campo - precisamente los bordes son los más vulnerables

Control del vibrado

• El vibrador de aguja no debe tocar las varillas de la malla - esto la desplaza y deteriora la adherencia con el hormigón
• Introduzca el vibrador verticalmente, a una distancia no inferior a 50 mm de las varillas
• El paso de reposicionamiento del vibrador - no más de 1,5 veces su radio de acción

Tolerancias admisibles del recubrimiento

Según EN 13670, la desviación del recubrimiento no debe superar ±5 mm para construcciones estándar. Compruebe visualmente los fijadores durante el vertido cada 2-3 m.

Si la malla se ha desplazado durante el vertido - corrija su posición de inmediato antes de que el hormigón comience a fraguar. Una vez que haya ganado resistencia, es imposible corregirlo sin demolición.

Es mejor aprender de las obras ajenas que de las propias. Hemos recopilado los errores más comunes en la instalación de malla GFRP - con explicación de las consecuencias y la forma de prevenirlos.

Una buena instalación comienza con el material correcto. Incluso una colocación perfecta no compensa un error en la selección del producto. Qué tener en cuenta al pedir malla GFRP.

La empresa Eutecno suministra malla GFRP con fijadores rígidos de plástico desde stock en Europa - diámetros de 4 a 30 mm, expedición sin demoras. Recomendamos confirmar la disponibilidad de la altura de fijador necesaria antes de formalizar el pedido.

Hemos recorrido todo el proceso - desde la comprobación del lote en obra hasta el control durante el vertido de hormigón. Si resumimos lo esencial en tres principios, sería así:

1. La preparación decide más de la mitad del éxito. Compruebe los documentos, inspeccione el lote, prepare las herramientas - y la instalación transcurrirá sin interrupciones.
2. El GFRP no es acero. Diferente herramienta de corte, diferente lógica de fijación, diferente comportamiento durante el vertido. Trasladar los hábitos del armado de acero es el origen de la mayoría de los errores.
3. La geometría establecida antes del vertido no se corrige después. Por eso el recorrido final antes del hormigonado no es un paso superfluo, sino obligatorio.

Si quedan preguntas sobre la selección de malla para una obra concreta o sobre las particularidades de la instalación en condiciones no estándar - recomendamos dirigirse directamente a los especialistas técnicos de Eutecno. Stock en almacén, entrega en toda Europa, calidad certificada.

El GFRP se instala rápido. Si se sabe cómo.
